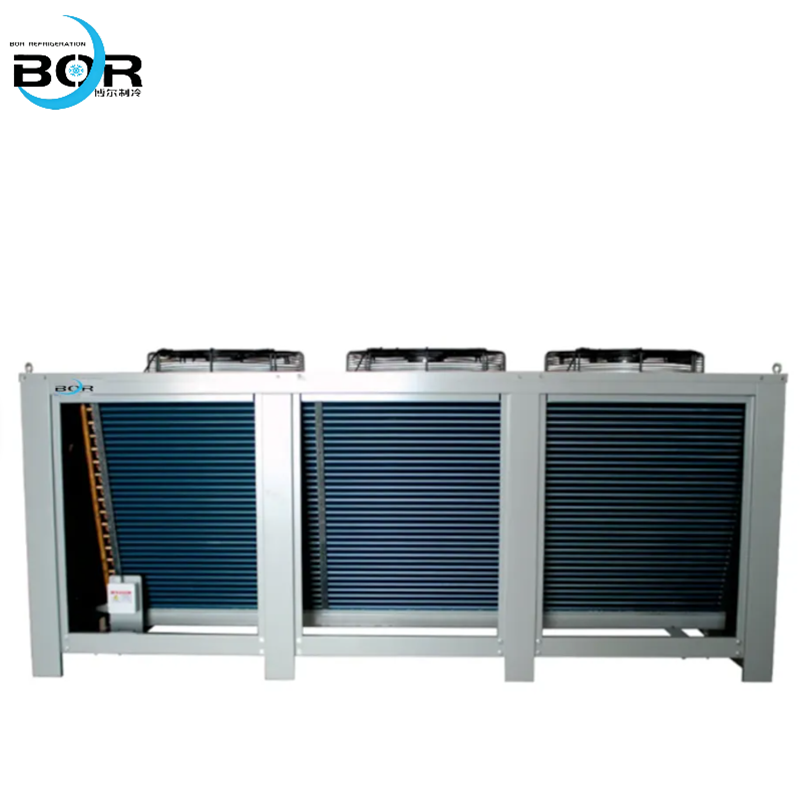

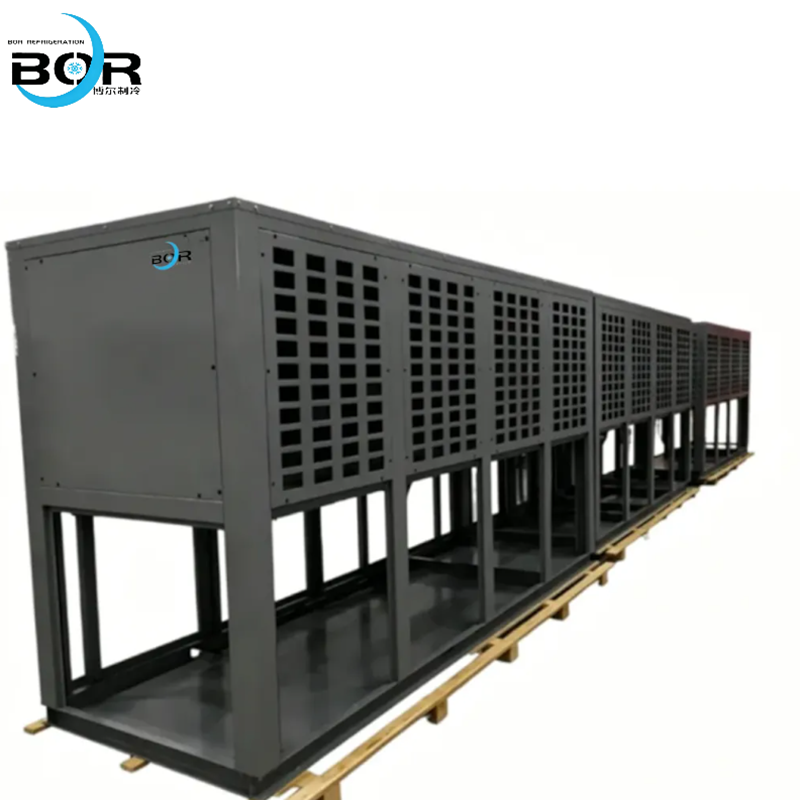

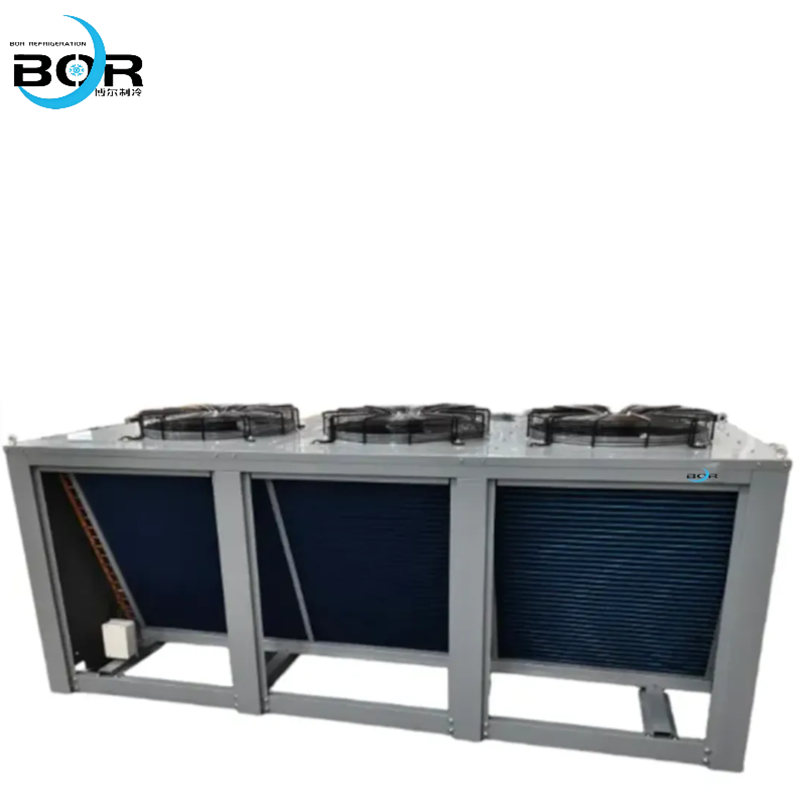

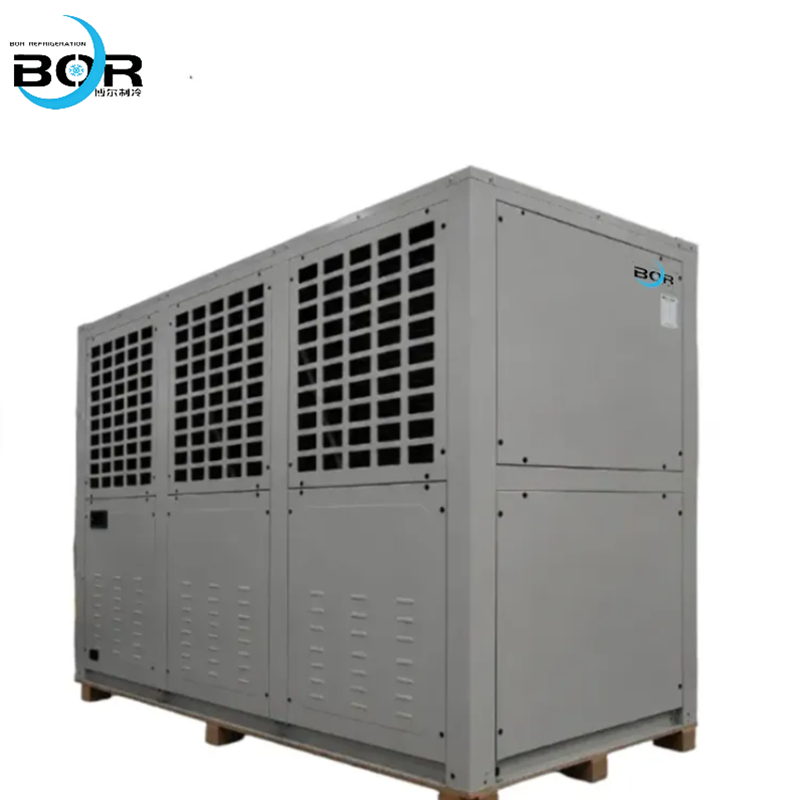

I. Nome do Produto: Condensador Tipo V

Ⅱ. Características do Produto

1. Eficiência Superior de Troca de Calor

Design Otimizado do Fluxo de Ar

O layout em forma de V (normalmente com ângulo de 60°-90°) forma um duto de ar natural, guiando o fluxo de ar para passar uniformemente pela superfície do tubo aletado. Isso evita zonas mortas de fluxo de ar e melhora a uniformidade da troca de calor em comparação com layouts planos tradicionais ou do tipo H.

Princípio de troca de calor em contrafluxo: O refrigerante flui na direção oposta ao ar ambiente, maximizando a diferença de temperatura entre o refrigerante e o ar. Isso melhora significativamente a eficiência da transferência de calor, especialmente em ambientes de alta temperatura.

Alta Taxa de Utilização dos Tubos Aletados

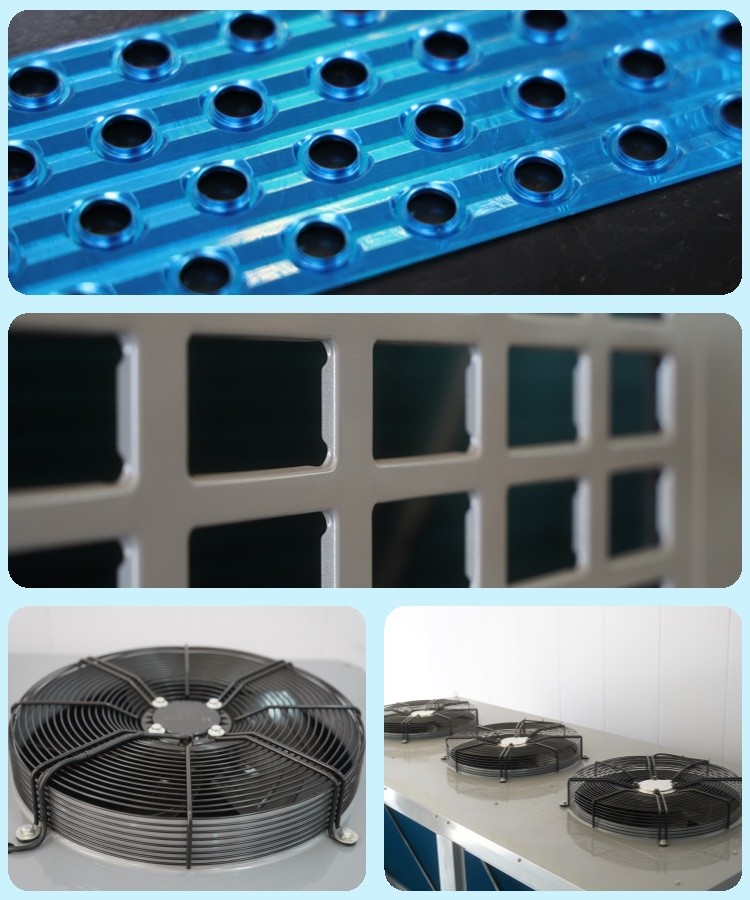

Adota tubos aletados de alta densidade (por exemplo, tubos de cobre de 7mm de diâmetro externo com aletas de alumínio hidrofílicas), aumentando a área de troca de calor por unidade de volume. A estrutura do tipo V garante que ambos os lados das aletas estejam totalmente em contato com o fluxo de ar, evitando o desperdício das superfícies de troca de calor.

As aletas são projetadas com um passo razoável (1.8-2.5mm), equilibrando a resistência do fluxo de ar e o efeito de troca de calor. Isso reduz a perda de pressão do lado do ar, ao mesmo tempo que melhora o coeficiente geral de transferência de calor.

2. Estrutura Compacta & Economia de Espaço

Otimização do Espaço

O layout inclinado do tipo V reduz efetivamente a área ocupada horizontal. Em comparação com condensadores do tipo H com a mesma capacidade térmica, economiza 20%-30% do espaço de instalação horizontal, tornando-o ideal para salas de máquinas compactas, instalações em telhados e equipamentos de refrigeração móveis.

A altura vertical pode ser ajustada de forma flexível de acordo com o espaço de instalação, adaptando-se a cenários com altura limitada, como salas de máquinas em subsolos ou pequenas áreas externas.

Leve & Fácil Instalação

Design de estrutura integrada do tipo V, com distribuição de peso razoável. O peso total é 15%-25% menor do que o dos condensadores horizontais tradicionais, reduzindo a mão de obra de instalação e os custos de transporte.

A estrutura inclinada permite içamento e fixação convenientes, e o ângulo de instalação pode ser ajustado de acordo com as condições no local para garantir o fluxo de ar ideal.

3. Excelente Desempenho de Fluxo & Compatibilidade do Sistema

Carga de Refrigerante Reduzida

O layout do tipo V garante distribuição uniforme do refrigerante em cada feixe de tubos. Combinado com tubos de cobre de pequeno diâmetro (por exemplo, 7mm de diâmetro externo), o volume interno do sistema é reduzido, exigindo 10%-20% menos carga de refrigerante em comparação com condensadores do tipo H das mesmas especificações. Isso reduz os custos de refrigerante e o impacto ambiental.

Queda de Pressão Otimizada

A estrutura do tipo V reduz a resistência do fluxo de ar, e o design de tubos multicircuito equilibra a queda de pressão do refrigerante. Por meio de otimização profissional por simulação de fluidos, a queda de pressão do sistema é controlada dentro de uma faixa razoável (≤0.08MPa), garantindo alto COP e operação estável do sistema de refrigeração.

Adequado para vários refrigerantes (R22, R404A, R507A, R134a, R32, R290, etc.), compatível com compressores de parafuso, scroll e pistão, com forte versatilidade.

4. Forte Resistência à Corrosão & Longa Vida Útil

Seleção de Materiais de Alta Qualidade

Adota tubos de cobre de alta pureza (condutividade térmica de até 401 W/(m·K)) e aletas de alumínio hidrofílicas resistentes à corrosão. As aletas são tratadas com um revestimento anticorrosivo, que resiste efetivamente à oxidação, névoa salina e corrosão química, prolongando a vida útil em ambientes severos (por exemplo, áreas costeiras, fábricas químicas).

A espessura da parede do tubo é otimizada (0.35-0.4mm), garantindo capacidade suficiente de suportar pressão (≤2.5MPa) enquanto reduz a resistência térmica, alcançando transferência de calor eficiente e confiabilidade de longo prazo.

Manutenção & Remoção de Poeira Fáceis

A estrutura aberta do tipo V facilita o fluxo de ar, reduzindo o acúmulo de poeira na superfície das aletas. Quando a limpeza é necessária, as aletas inclinadas permitem que a poeira caia facilmente, reduzindo a frequência de manutenção e os custos de mão de obra.

Os componentes principais são projetados com fácil acesso, tornando a inspeção e a manutenção diárias simples, garantindo que o condensador opere de forma estável por um longo período.

III. Parâmetros Técnicos do Condensador FNV300
