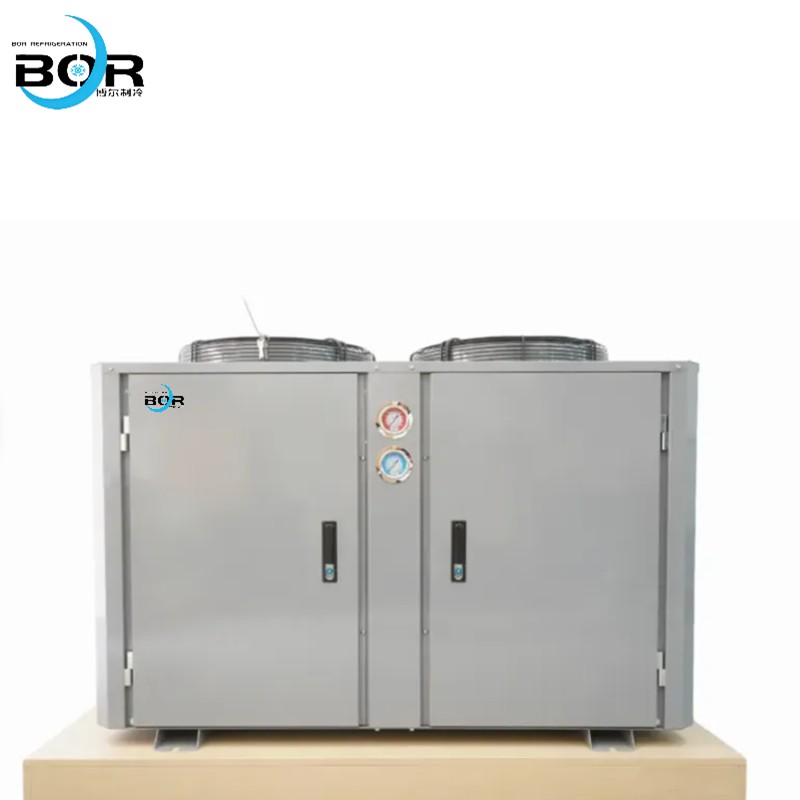

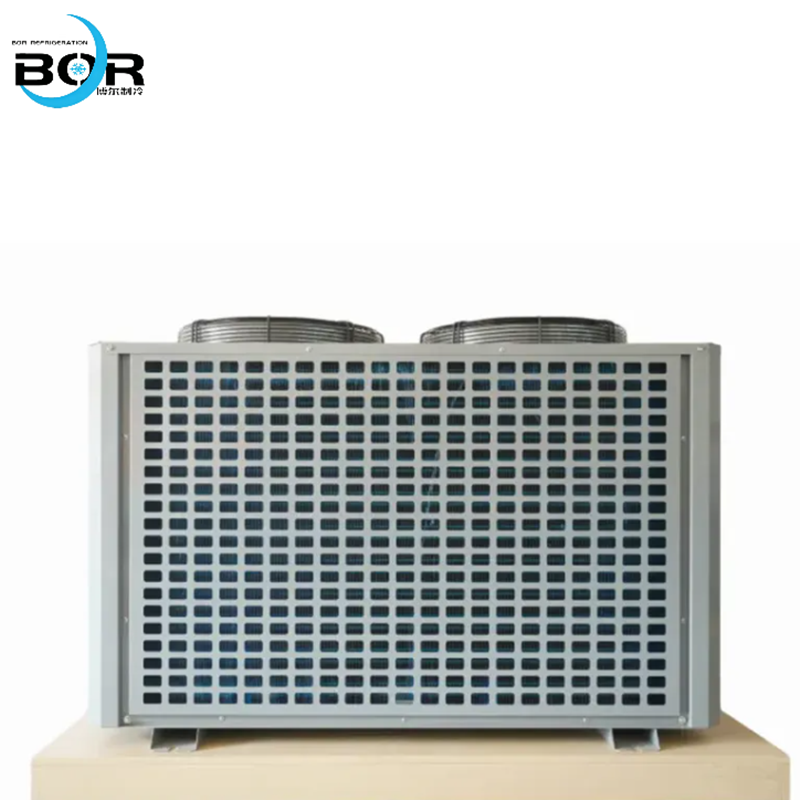

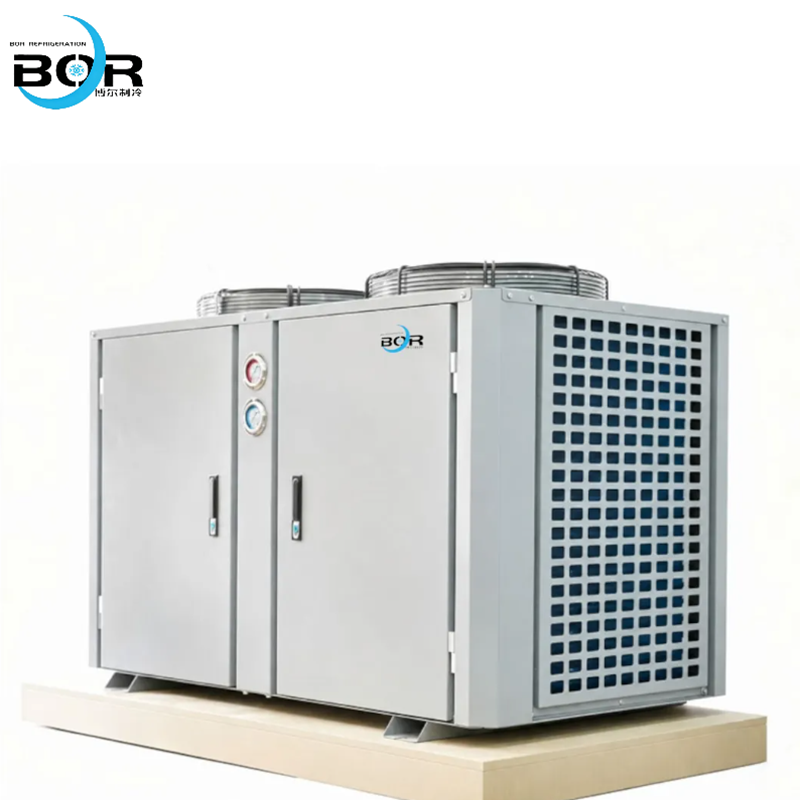

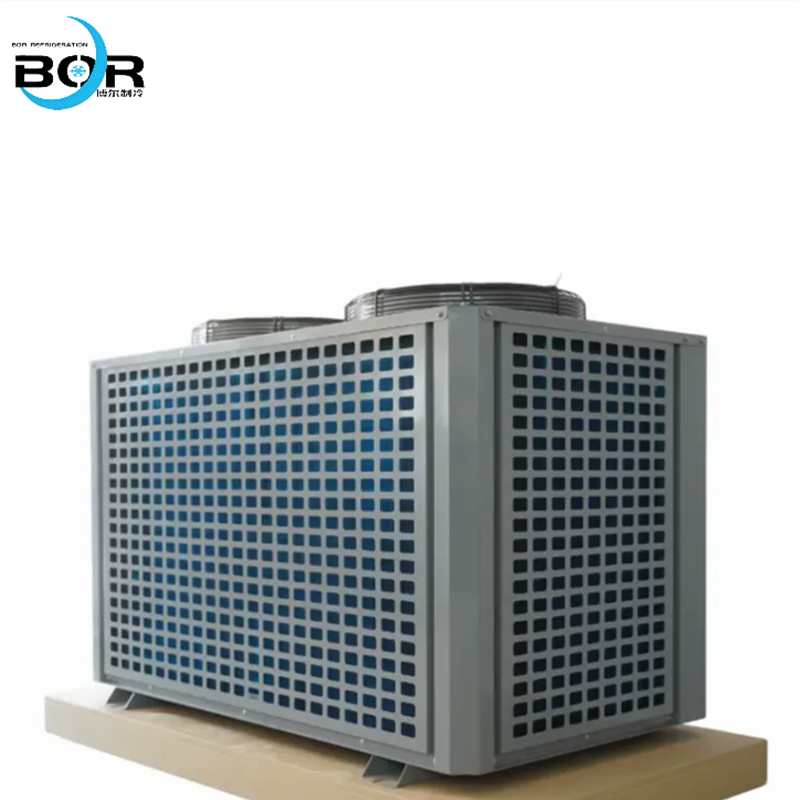

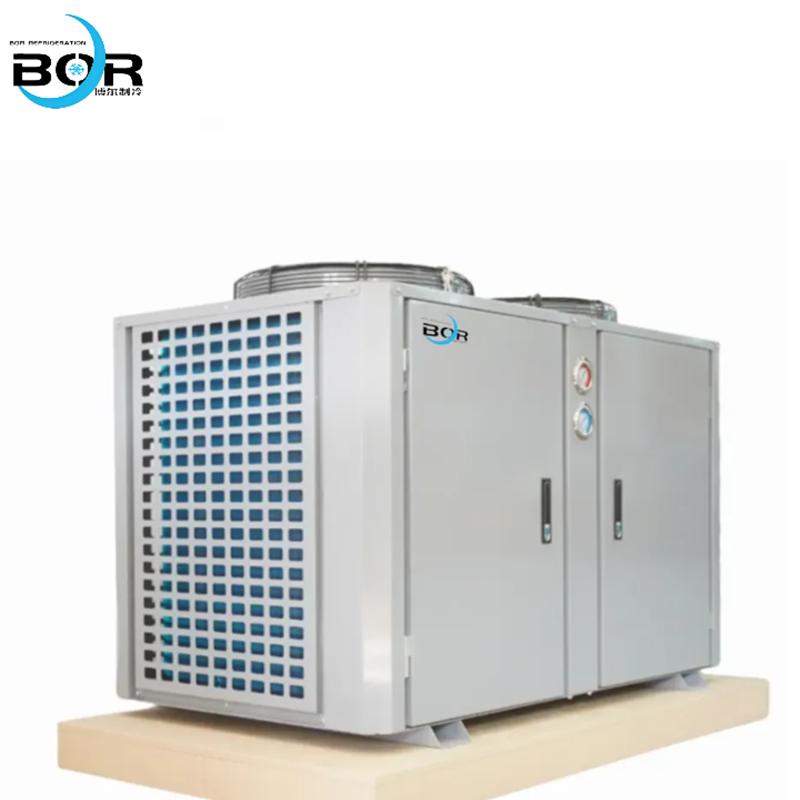

I. Nome do produto: Condensador tipo U com saída de ar superior

Ⅱ. Características do produto

1.Troca de calor eficiente com design de saída de ar superior

Descarga de ar superior otimizada

Layout do feixe de tubos em forma de U combinado com design de saída de ar superior, permitindo que o ar quente seja descarregado verticalmente para cima. Isso evita a recirculação de ar quente (um problema comum em modelos com saída de ar lateral) e garante rápida dissipação de calor, especialmente em espaços confinados ou ambientes de instalação densa.

Ventiladores de alta pressão estática são configurados na parte superior, o que pode superar efetivamente a resistência do fluxo de ar, garantir distribuição uniforme do ar por todo o feixe de tubos em forma de U, eliminar zonas mortas de fluxo de ar e melhorar a eficiência geral da troca de calor em 10%-15% em comparação com condensadores tradicionais com saída de ar lateral.

Estrutura aprimorada de transferência de calor

Adota tubos aletados de alta densidade (por exemplo, tubos de cobre de alta pureza com diâmetro externo de 7mm e aletas de alumínio hidrofílicas), maximizando a área de troca de calor por unidade de volume. O layout em forma de U estende o percurso de fluxo do refrigerante, permitindo troca de calor suficiente entre o refrigerante e o ar ambiente.

O espaçamento das aletas é projetado cientificamente (1.8-2.5mm), equilibrando a resistência do fluxo de ar e o efeito de transferência de calor. O design de saída de ar superior reduz a perda de pressão do lado do ar, melhorando ainda mais o coeficiente de transferência de calor convectiva entre a superfície da aleta e o ar.

2. Layout compacto & instalação flexível

Estrutura em forma de U com economia de espaço

O design do feixe de tubos em forma de U dobra o feixe de tubos em formato de U, reduzindo a área ocupada horizontal em 30%-40% em comparação com condensadores de tubos retos ou tipo H com a mesma capacidade térmica. É especialmente adequado para salas de máquinas estreitas, instalações em telhados e equipamentos com espaço horizontal limitado.

A saída de ar superior elimina a necessidade de espaço para duto de ar lateral, permitindo que o condensador seja instalado próximo a paredes ou outros equipamentos, maximizando a utilização do espaço.

Instalação & içamento fáceis

Design integrado do ventilador superior e da estrutura em forma de U, com distribuição de peso equilibrada. A estrutura geral é leve (10%-20% mais leve que os condensadores horizontais tradicionais com saída de ar superior), reduzindo os custos de transporte e instalação.

O design de saída de ar superior simplifica a instalação e o içamento—os pontos de içamento são dispostos de forma razoável na estrutura superior, e não é necessário espaço adicional para circulação de ar lateral, adaptando-se a várias condições de instalação no local.

3. Excelente desempenho de fluxo & ampla compatibilidade

Carga reduzida de refrigerante

O layout em forma de U otimiza o percurso de fluxo do refrigerante, garantindo distribuição uniforme do refrigerante em cada feixe de tubos. Combinado com tubos de cobre de pequeno diâmetro (por exemplo, diâmetro externo de 7mm), o volume interno do sistema é efetivamente reduzido, exigindo 15%-25% menos carga de refrigerante em comparação com condensadores de tubos retos com saída de ar superior das mesmas especificações, reduzindo os custos de refrigerante e o impacto ambiental.

Queda de pressão estável & versatilidade

Por meio de simulação profissional de dinâmica dos fluidos, o feixe de tubos em forma de U e o design multicircuito são otimizados para equilibrar a resistência ao fluxo do refrigerante e a eficiência da troca de calor. A queda de pressão do sistema é rigorosamente controlada dentro de ≤0.09MPa, garantindo alto COP e operação estável do sistema de refrigeração.

Compatível com vários refrigerantes (R22, R404A, R507A, R134a, R32, R290, etc.) e adequado para compressores de parafuso, scroll e pistão, atendendo às necessidades de diferentes sistemas de refrigeração e cenários de aplicação.

4. Forte resistência à corrosão & baixa manutenção

Materiais anticorrosivos de alta qualidade

Adota tubos de cobre de alta pureza (condutividade térmica de até 401 W/(m·K)) e aletas de alumínio hidrofílicas resistentes à corrosão. As aletas são revestidas com uma camada anticorrosiva resistente a altas temperaturas, que resiste efetivamente à oxidação, névoa salina e corrosão química, adaptando-se a ambientes severos, como áreas costeiras e oficinas industriais.

A espessura da parede do tubo é otimizada (0.35-0.4mm), garantindo capacidade suficiente de suporte de pressão (≤2.5MPa) enquanto reduz a resistência térmica, alcançando transferência de calor eficiente e operação estável a longo prazo (vida útil de projeto de até 15 anos).

Manutenção & remoção de poeira convenientes

O design de saída de ar superior facilita a descarga de poeira—o ar quente é descarregado para cima, levando embora a poeira da superfície, reduzindo o acúmulo de poeira na superfície das aletas. A estrutura aberta em forma de U permite fácil acesso ao feixe de tubos e ao ventilador para limpeza e manutenção.

O ventilador superior é fácil de desmontar e substituir, e os componentes principais são projetados com acesso rápido, reduzindo a frequência de manutenção e os custos de mão de obra, garantindo operação estável a longo prazo do equipamento.

III.      Parâmetros técnicos do condensador
