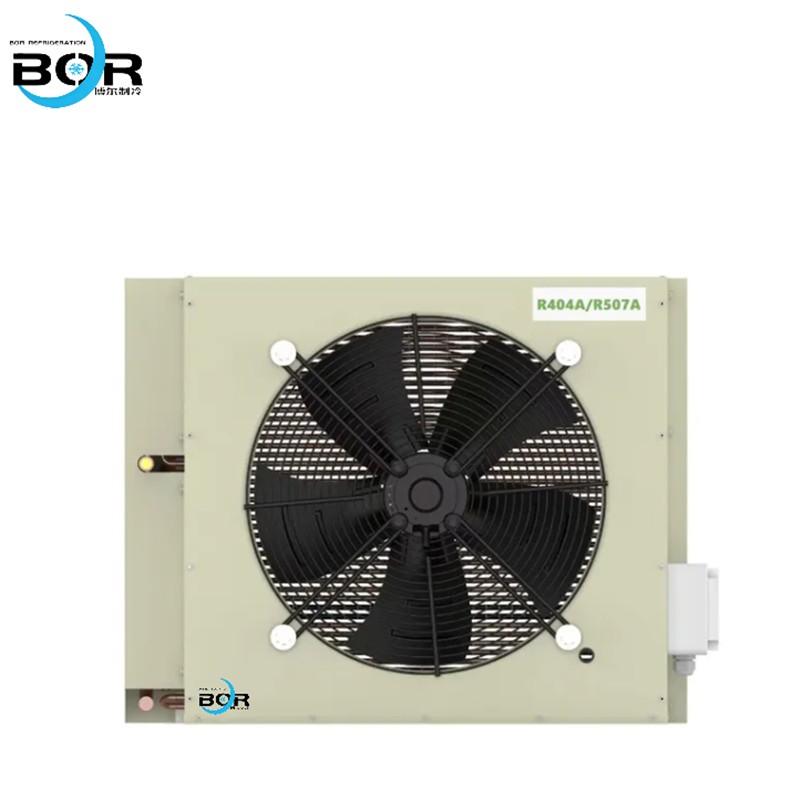

I. Nome do produto: Condensador tipo H

ⅡCaracterísticas do produto

1. Desempenho de troca de calor de alta eficiência

· Maior área de troca de calor por unidade de volume

o Os tubos de cobre de 7mm (DE) são mais finos do que os tamanhos tradicionais (por exemplo, 9.52mm, 12mm), permitindo uma maior densidade de tubos no mesmo volume ou uma redução no comprimento dos tubos para a mesma capacidade térmica.

o Relação superfície-volume otimizada: Diâmetros menores oferecem uma maior área superficial específica, aumentando a área de transferência de calor por unidade de comprimento. Isto melhora a condutividade térmica entre o refrigerante e o ar ambiente, sendo especialmente eficaz em condensadores arrefecidos a ar, onde o coeficiente de transferência de calor do lado do ar é normalmente baixo.

o Efeito de turbulência aprimorado: O menor diâmetro interno (aprox. 6-6.4mm) aumenta a velocidade de fluxo do refrigerante, promovendo turbulência. Isto reduz a resistência térmica da camada limite e melhora o coeficiente interno de transferência de calor por convecção.

· Design de parede fina e vantagens de condutividade térmica

o O cobre possui alta condutividade térmica (aprox. 401 W/(m·K)). O diâmetro de 7mm permite configurações de parede fina (por exemplo, 0.35mm), reduzindo ainda mais a resistência térmica para uma transferência de calor mais rápida do refrigerante interno para o exterior do tubo.

2. Compacidade e otimização de espaço

· Miniaturização do sistema

o Diâmetros pequenos permitem layouts de tubos mais densos (por exemplo, estruturas de múltiplas fileiras ou de microcanais) em espaços limitados. Em ar condicionado automotivo, unidades externas residenciais e equipamentos de refrigeração compactos, isto economiza espaço de instalação e apoia o design leve.

o O pequeno raio de curvatura (normalmente 2-3x o diâmetro) facilita layouts complexos e adapta-se a espaços irregulares (por exemplo, unidades circulares ou curvas).

· Leveza e eficiência de materiais

o Um único tubo de 7mm pesa cerca de 50%-60% de um tubo de 9.52mm. Reduzir o uso total de cobre diminui os custos e o peso—uma vantagem significativa para aplicações sensíveis ao peso, como equipamentos montados em veículos ou móveis.

3. Características de fluxo e compatibilidade do sistema

· Carga reduzida de refrigerante

o Volumes internos menores (por exemplo, 28.3cm³/m para DE de 7mm vs 50.3cm³/m para DE de 9.52mm) reduzem a carga de refrigerante necessária. Isto diminui os custos e o impacto ambiental (especialmente para refrigerantes ecológicos como R32, R290), ao mesmo tempo que facilita a rápida partida-parada do sistema e o ajuste dinâmico.

· Queda de pressão e otimização do circuito

o Embora diâmetros menores possam aumentar a resistência ao fluxo, a queda de pressão pode ser equilibrada por meio de designs multicircuito. A tecnologia moderna de simulação permite a otimização precisa do comprimento dos tubos e dos circuitos para manter um COP elevado, mantendo a queda de pressão dentro de limites razoáveis (por exemplo, ≤0.1MPa).

4. Resistência à corrosão e confiabilidade

· O cobre oferece uma resistência à corrosão inerentemente forte. Uma espessura de parede de 0.35mm é suficiente para condições padrão (temperatura de condensação ≤60°C, pressão ≤2.5MPa). A resistência à corrosão e a vida útil podem ser ainda mais prolongadas por meio de revestimentos das aletas, como folha de alumínio hidrofílica.

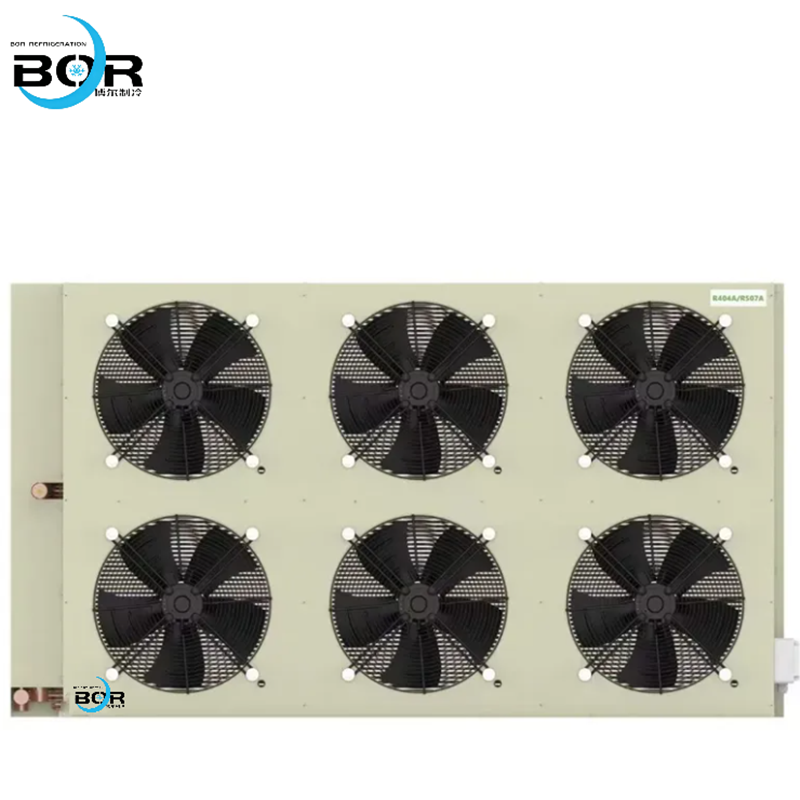

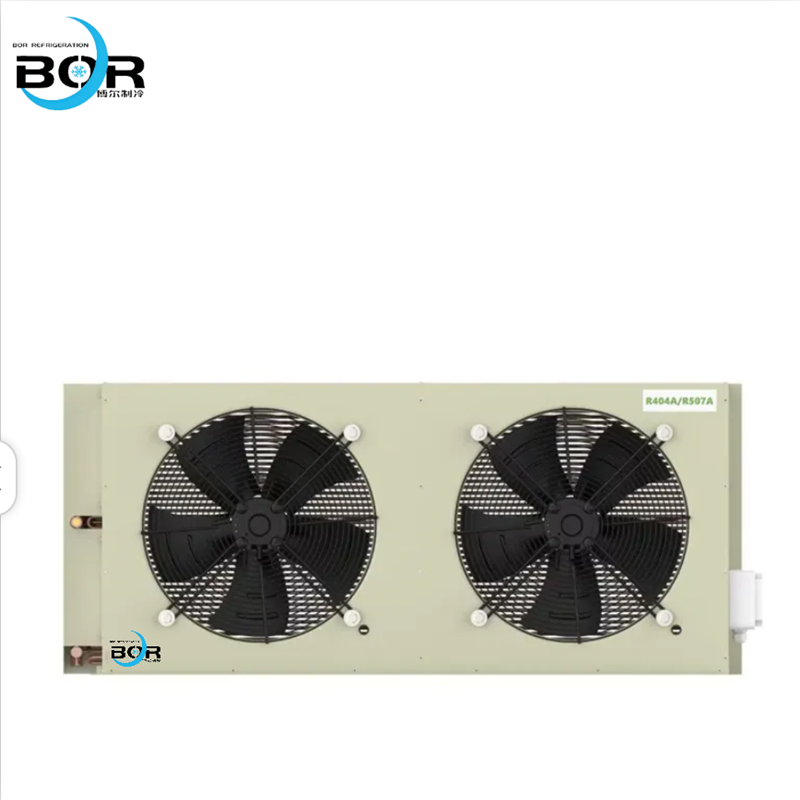

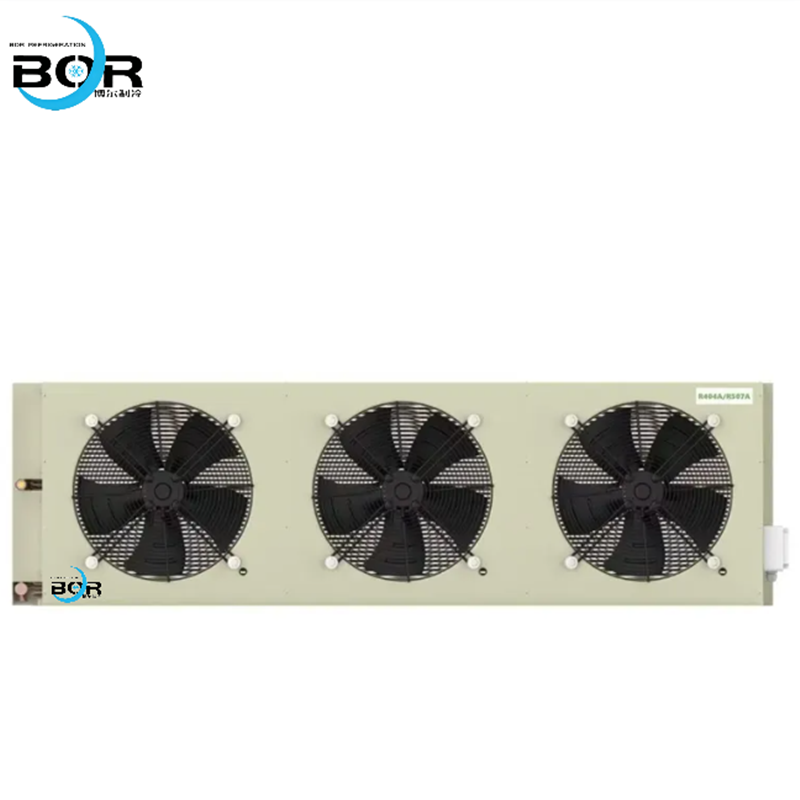

III. Parâmetros técnicos do condensador H-401CD
