Projeto de Câmara Frigorífica: Um Guia Completo sobre Tamanho, Temperatura, Isolamento e Refrigeração

Uma câmara frigorífica bem projetada precisa manter a temperatura necessária, oferecendo ao mesmo tempo capacidade de armazenamento suficiente, refrigeração eficiente, isolamento confiável e acesso conveniente aos produtos. O projeto deve basear-se nos produtos armazenados, no volume de armazenamento, na temperatura de operação, no espaço disponível e na utilização prevista.

O projeto de uma câmara frigorífica não consiste simplesmente em escolher o tamanho da sala e a unidade de refrigeração. Tamanho, temperatura, espessura dos painéis, isolamento, capacidade de refrigeração, configuração dos equipamentos e layout interno trabalham em conjunto para determinar o desempenho do sistema.

Este guia explica os principais fatores que devem ser considerados ao projetar uma câmara frigorífica.

Guia de Projeto de Câmara Frigorífica: Tamanho, Temperatura, Isolamento e Equipamentos

Um projeto completo de câmara frigorífica normalmente inclui o recinto isolado, o sistema de refrigeração, as portas, o piso, os controles elétricos e o layout interno de armazenamento.

Antes de selecionar os equipamentos, os compradores devem definir vários requisitos básicos:

• Produtos a serem armazenados

• Temperatura de armazenamento necessária

• Capacidade de armazenamento

• Dimensões da câmara

• Frequência de carga e descarga

• Temperatura ambiente

• Requisitos de isolamento

• Capacidade de refrigeração

• Espaço disponível para instalação

Esses fatores estão estreitamente relacionados. Por exemplo, um volume de armazenamento maior normalmente exige maior capacidade de refrigeração, enquanto uma temperatura de operação mais baixa pode exigir isolamento mais espesso e equipamentos de refrigeração diferentes.

Portanto, um projeto bem-sucedido começa pela aplicação e avança até a configuração técnica adequada.

Como Calcular o Tamanho da Câmara Frigorífica e a Capacidade de Armazenamento

O tamanho da câmara frigorífica deve basear-se na quantidade e no tipo de produtos que precisam ser armazenados, em vez de simplesmente utilizar o máximo espaço disponível.

Considerações importantes incluem:

• Volume dos produtos

• Dimensões dos paletes

• Requisitos de estantes

• Altura de empilhamento dos produtos

• Corredores necessários

• Acesso dos trabalhadores

• Áreas de carga e descarga

• Crescimento futuro do armazenamento

A capacidade de armazenamento também deve considerar o espaço necessário para a circulação de ar. Encher excessivamente a câmara pode restringir o fluxo de ar e dificultar a manutenção de uma temperatura estável pelo sistema de refrigeração.

Um tamanho de câmara corretamente calculado pode equilibrar capacidade de armazenamento, custo de construção, requisitos de refrigeração e eficiência operacional.

Como Escolher a Espessura dos Painéis de Câmara Frigorífica

Os painéis de câmara frigorífica fornecem isolamento térmico entre o interior refrigerado e o ambiente ao redor.

A espessura adequada dos painéis depende principalmente da temperatura de operação, das condições ambientais, do tamanho da câmara, do material isolante e dos requisitos de eficiência energética.

Câmaras de resfriados podem exigir especificações de painéis diferentes das câmaras de congelados, pois a diferença de temperatura entre o interior e o exterior é menor.

Para aplicações de baixa temperatura, um isolamento mais espesso é geralmente mais importante, pois pode ocorrer maior transferência de calor através do envelope da edificação.

As juntas e conexões dos painéis são igualmente importantes. Mesmo um isolamento de alto desempenho pode perder sua eficácia se houver folgas ou vedação deficiente entre os painéis.

Como Escolher a Capacidade de Refrigeração Adequada para uma Câmara Frigorífica

A capacidade de refrigeração deve corresponder à carga térmica real da câmara frigorífica.

A carga de refrigeração pode vir de várias fontes:

• Calor que entra pelas paredes, teto e piso

• Calor dos produtos que entram na câmara

• Abertura das portas e infiltração de ar

• Pessoal dentro da câmara

• Iluminação

• Ventiladores e componentes elétricos

• Temperatura ambiente

A carga térmica dos produtos pode ser especialmente importante quando produtos quentes são colocados na câmara.

Portanto, selecionar uma unidade de refrigeração apenas com base no volume da câmara pode resultar em um sistema dimensionado incorretamente. Um cálculo adequado deve considerar todas as condições de operação e o tempo de resfriamento necessário.

Um sistema subdimensionado pode ter dificuldade para atingir a temperatura-alvo, enquanto um sistema superdimensionado pode aumentar os custos de equipamento e operação.

Guia de Temperatura para Câmara Frigorífica: Resfriados, Congelados e Ultracongelados

A temperatura é um dos fatores mais importantes no projeto de uma câmara frigorífica, pois diferentes produtos exigem diferentes condições de armazenamento.

Câmara Frigorífica para Resfriados

As câmaras para resfriados são geralmente utilizadas para produtos que precisam permanecer refrigerados sem serem congelados. As aplicações comuns incluem alimentos frescos, produtos lácteos, bebidas, frutas e vegetais.

A temperatura exata deve ser determinada de acordo com os requisitos do produto.

Câmara Frigorífica para Congelados

As câmaras para congelados operam abaixo do ponto de congelamento e são comumente utilizadas para carne congelada, frutos do mar, alimentos congelados e outros produtos congelados.

Temperaturas de operação mais baixas exigem isolamento adequado, capacidade de refrigeração, vedação das portas e controle de degelo.

Câmara Frigorífica para Ultracongelados

As aplicações de ultracongelamento exigem temperaturas ainda mais baixas e, portanto, impõem maiores exigências ao isolamento e aos equipamentos de refrigeração.

A temperatura-alvo deve ser sempre determinada com base no produto e nos requisitos de armazenamento, em vez de selecionar uma faixa de temperatura simplesmente por ser comumente utilizada.

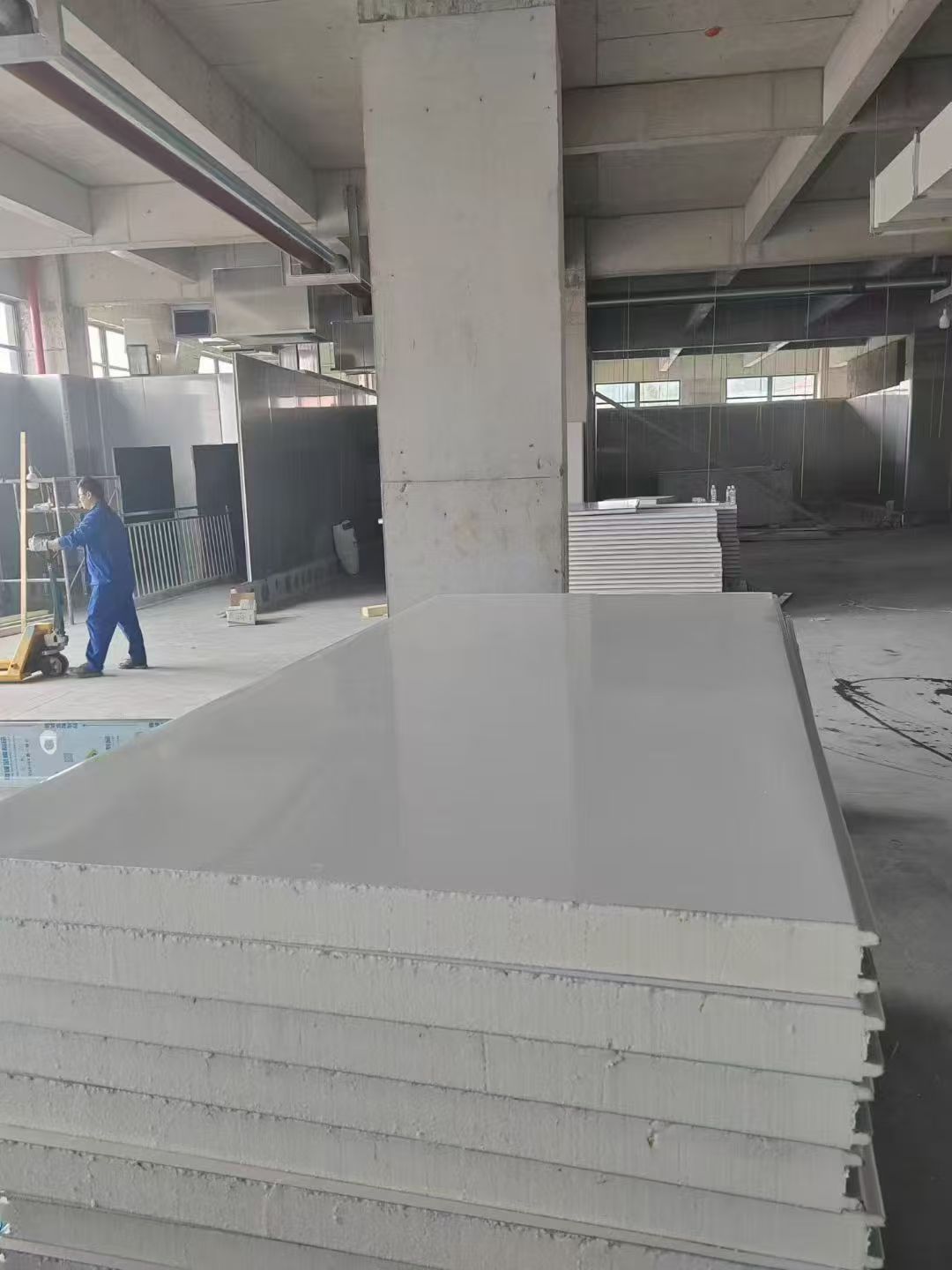

Isolamento de Câmara Frigorífica: Comparação entre Painéis PU e PIR

O isolamento ajuda a minimizar a transferência de calor e reduz a carga de refrigeração de uma câmara frigorífica.

PU e PIR são dois materiais isolantes comuns utilizados em painéis para câmaras frigoríficas.

Painéis PU

Os painéis de poliuretano proporcionam bom isolamento térmico e são amplamente utilizados em aplicações comerciais e industriais de armazenamento refrigerado.

Podem ser utilizados em câmaras de resfriados, câmaras de congelados e muitos outros ambientes com temperatura controlada.

Painéis PIR

Os painéis de poliisocianurato podem proporcionar alto desempenho de isolamento térmico e podem ser selecionados quando os projetos dão maior ênfase à eficiência térmica ou ao desempenho contra incêndio.

PU vs PIR

A escolha correta depende do projeto específico, em vez de simplesmente considerar um material universalmente melhor que o outro.

Os compradores devem comparar:

• Desempenho de isolamento térmico

• Temperatura de operação necessária

• Requisitos de desempenho contra incêndio

• Espessura dos painéis

• Normas do projeto

• Condições de instalação

• Orçamento

O material e a espessura dos painéis devem ser considerados em conjunto para alcançar o desempenho de isolamento necessário.

Projeto do Layout da Câmara Frigorífica: Como Planejar o Espaço de Armazenamento com Eficiência

O layout da câmara frigorífica afeta tanto a capacidade de armazenamento quanto a eficiência operacional diária.

Um bom layout deve fornecer espaço suficiente para armazenamento de produtos, fluxo de ar, trabalhadores e operações de carga.

Organização do Armazenamento

Os produtos devem ser organizados de acordo com o tipo de produto, taxa de rotatividade, requisitos de temperatura e frequência de manuseio.

Os produtos acessados com frequência podem ser posicionados mais próximos da entrada para reduzir movimentações desnecessárias e a abertura das portas.

Espaço para Fluxo de Ar

É necessário haver espaço livre adequado ao redor dos produtos para a correta circulação de ar.

Obstruir o evaporador ou empilhar produtos muito próximos às paredes pode reduzir o fluxo de ar e criar temperaturas desiguais.

Carga e Descarga

A área de entrada deve permitir que os produtos sejam movimentados eficientemente sem criar congestionamentos desnecessários.

Para instalações maiores, o layout também pode precisar considerar docas de carga, áreas de preparação, empilhadeiras, paletes e zonas de temperatura separadas.

Expansão Futura

Ao planejar uma câmara frigorífica industrial ou comercial, é útil considerar o crescimento futuro do armazenamento. Um layout flexível pode facilitar a adição de capacidade de armazenamento ou a criação posterior de zonas adicionais com temperatura controlada.

Como os Diferentes Fatores de Projeto Trabalham em Conjunto

Os fatores de projeto de uma câmara frigorífica não devem ser considerados de forma independente.

Por exemplo, aumentar o tamanho da câmara pode elevar tanto os requisitos de construção quanto os de refrigeração. Reduzir a temperatura de operação pode aumentar as exigências de isolamento e refrigeração. Aumentar a frequência de abertura das portas pode elevar a infiltração de calor e afetar a capacidade de refrigeração necessária.

A principal relação de projeto pode ser resumida como:

Requisitos do Produto → Temperatura → Capacidade de Armazenamento → Tamanho da Câmara → Isolamento → Capacidade de Refrigeração → Layout → Equipamentos

Seguir esta sequência ajuda a garantir que cada parte da câmara frigorífica seja selecionada de acordo com a aplicação real.

Erros Comuns no Projeto de Câmaras Frigoríficas

Vários erros de projeto podem reduzir o desempenho da câmara frigorífica.

Escolher o Tamanho da Câmara sem Calcular os Requisitos de Armazenamento

Uma câmara superdimensionada pode aumentar o investimento e o consumo de energia, enquanto uma câmara subdimensionada pode limitar a capacidade de armazenamento e o fluxo de ar.

Selecionar Equipamentos de Refrigeração Apenas pelo Volume da Câmara

O volume da câmara é importante, mas não representa a carga total de refrigeração. A carga dos produtos, a temperatura ambiente, a abertura das portas e outras fontes de calor também devem ser consideradas.

Utilizar Isolamento Insuficiente

Um isolamento deficiente aumenta a transferência de calor e obriga o sistema de refrigeração a trabalhar mais.

Ignorar o Uso das Portas

A abertura frequente das portas pode introduzir quantidades significativas de ar quente na câmara. Portanto, a configuração das portas e a frequência de operação devem ser consideradas durante o projeto.

Sobrecarregar a Área de Armazenamento

Produtos empilhados muito próximos podem restringir o fluxo de ar e criar diferenças de temperatura dentro da câmara.

Projeto de Câmara Frigorífica para Diferentes Aplicações

Os requisitos de projeto de câmaras frigoríficas variam conforme o setor.

Armazenamento de alimentos pode exigir diferentes zonas de temperatura para carnes, frutos do mar, laticínios, frutas e vegetais.

Restaurantes e hotéis geralmente priorizam layouts compactos, acesso conveniente e operação diária confiável.

Supermercados podem necessitar de múltiplas áreas de armazenamento refrigerado e acesso frequente aos produtos.

Instalações farmacêuticas podem exigir controle preciso de temperatura, monitoramento, alarmes e medidas adicionais de confiabilidade.

Instalações industriais de armazenamento refrigerado geralmente exigem maior capacidade, melhor desempenho de refrigeração, fluxo de ar otimizado e manuseio eficiente dos produtos.

Portanto, o projeto deve sempre começar pela aplicação real, em vez de utilizar uma configuração padrão para todos os projetos.

Lista de Verificação do Projeto de Câmara Frigorífica

Antes de finalizar um projeto de câmara frigorífica, os compradores devem confirmar:

Conclusão

Um projeto eficaz de câmara frigorífica exige que os diferentes componentes do sistema trabalhem em conjunto. O tamanho da câmara determina a capacidade de armazenamento, a temperatura afeta os requisitos de isolamento e refrigeração, a espessura dos painéis influencia o desempenho térmico e o layout afeta o fluxo de ar e as operações diárias.

O processo de projeto deve começar pelos produtos e requisitos de armazenamento, seguido pela seleção da temperatura, cálculo da capacidade, seleção do isolamento, cálculo da carga de refrigeração, configuração dos equipamentos e planejamento do layout interno.

Ao considerar esses fatores como um sistema integrado, as empresas podem construir uma câmara frigorífica que ofereça controle estável de temperatura, armazenamento eficiente, desempenho de refrigeração confiável e melhor eficiência operacional a longo prazo.
