Que tamanho de painel para câmara frigorífica é adequado para expansão modular?

Escolher o tamanho correto do painel para câmara frigorífica não é simplesmente uma questão de se adequar à planta atual. Para uma empresa que espera maior capacidade de processamento, uma nova linha de produtos ou zonas adicionais de temperatura nos próximos anos, as dimensões dos painéis tornam-se parte da estratégia de expansão. Uma câmara que parece econômica na instalação pode tornar-se cara de ampliar se os módulos de parede, vãos de teto, juntas e aberturas de portas não tiverem sido planejados como um sistema coordenado.

Para os responsáveis pelas decisões nos setores de processamento de alimentos, distribuição farmacêutica, logística de cadeia de frio e armazenamento industrial, a questão prática é:qual formato de painel permite aumentar a capacidade posteriormente sem reconstruir a câmara frigorífica original? A melhor resposta geralmente é um sistema padronizado de painéis modulares, especificado de acordo com a temperatura operacional pretendida, o layout estrutural e a provável direção de expansão — e não apenas o maior painel disponível.

Pense em módulos, não apenas nas dimensões da câmara

Uma câmara frigorífica modular é montada a partir de painéis sanduíche isolados que se encaixam para formar paredes, tetos e, por vezes, pisos. Isso torna a expansão possível, mas somente quando a malha dos painéis é considerada desde o início. Se uma câmara inicial mede 6,1 m de largura e a largura do painel selecionado é 1,12 m, o projeto poderá exigir peças estreitas de preenchimento. Essas seções cortadas sob medida podem dificultar uma futura ampliação. Em contrapartida, uma dimensão de câmara alinhada ao módulo de painel padrão muitas vezes pode ser aberta em uma extremidade, ampliada e vedada novamente com menos alterações.

Na maioria dos projetos comerciais, a largura dos painéis deve ser padronizada sempre que possível, enquanto o comprimento dos painéis é ajustado à altura da parede ou ao vão do teto. As dimensões exatas disponíveis variam conforme o fabricante e a capacidade de produção, mas uma especificação prática normalmente identifica:

• uma largura de painel padrão preferencial para todo o projeto;
• alturas de parede que minimizem juntas horizontais;
• vãos de painéis de teto adequados à largura livre da câmara e à disposição dos apoios;
• uma “parede de expansão futura” definida, com o mínimo de instalações permanentes fixadas; e
• painéis de canto compatíveis, detalhes de juntas com fecho excêntrico ou macho e fêmea, arremates e vedações.

Essa abordagem transforma o tamanho do painel para câmara frigorífica em uma ferramenta de planejamento. Ela evita tratar a expansão como algo secundário que exige cortar painéis já acabados, realocar equipamentos de refrigeração ou substituir isolamentos ainda utilizáveis.

A espessura do painel define os limites para o uso futuro

A largura do painel afeta a modularidade, mas a espessura do painel determina se a câmara continuará adequada caso seu perfil operacional mude. Uma câmara de armazenamento refrigerado, um congelador e uma instalação de ultracongelamento não têm a mesma demanda de isolamento. Selecionar painéis apenas para a temperatura atual pode limitar a flexibilidade futura — especialmente quando uma área de expedição refrigerada pode posteriormente tornar-se uma área de apoio para produtos congelados.

As espessuras comuns de painéis isolados de poliuretano incluem 100 mm, 150 mm e 200 mm. A escolha correta depende da temperatura interna desejada, das condições ambientais, da exposição à umidade, do tráfego nas portas, da carga de refrigeração e dos requisitos locais de energia. Painéis mais espessos geralmente reduzem a transferência de calor, mas também influenciam os detalhes dos batentes das portas, as transições de piso, a seleção de fixadores e a área externa total.

Não há vantagem em superdimensionar cada parede sem motivo. No entanto, quando uma futura conversão para congelamento for realista, muitas vezes é sensato avaliar um envelope mais espesso na fase de projeto. O custo adicional de material pode ser mais fácil de justificar do que desmontar posteriormente uma câmara totalmente operacional. Um especialista em refrigeração deve calcular a carga térmica e verificar se o núcleo do painel, as juntas estanques ao vapor e o sistema de refrigeração são adequados à faixa de temperatura planejada.

Qual layout de painéis é mais fácil de expandir?

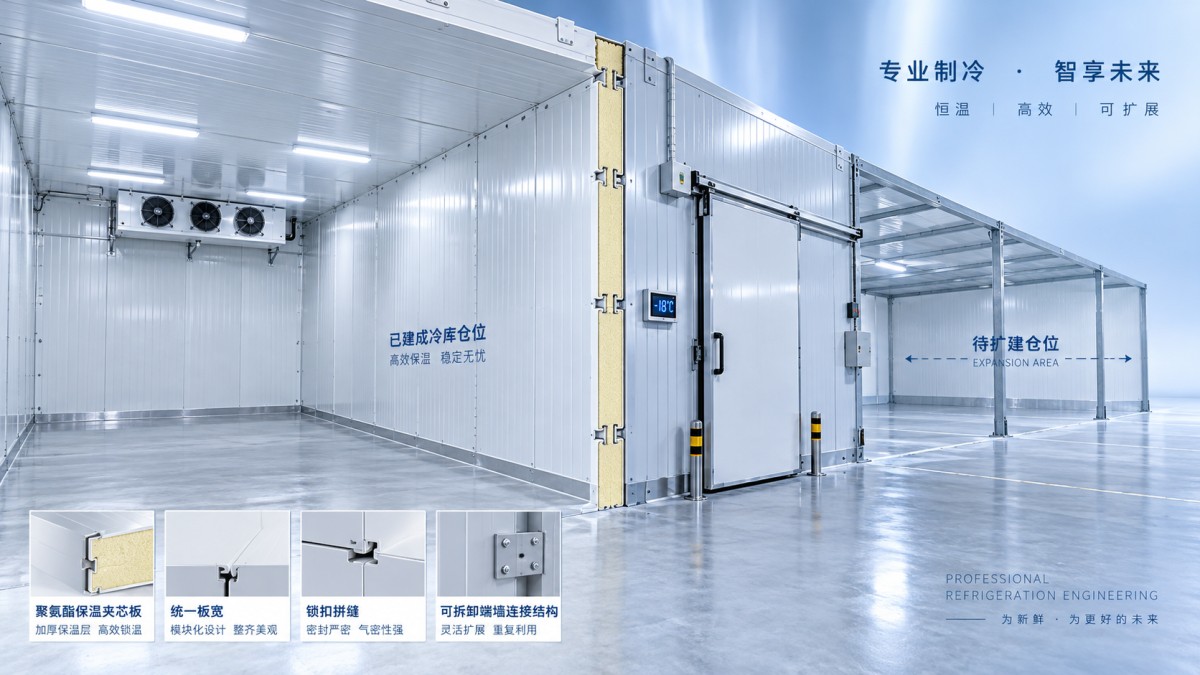

A configuração mais favorável à expansão geralmente é uma câmara retangular com uma parede de extremidade removível designada. Longas linhas contínuas de painéis simplificam a instalação e reduzem o número de juntas que precisam ser inspecionadas ao longo do tempo. Elas também oferecem um caminho mais claro para adicionar outro módulo.

Um erro comum é instalar evaporadores, equipamentos de distribuição elétrica, ancoragens de estantes ou estações fixas de embalagem junto a todas as paredes externas. Quando chega o momento de crescer, a parede “disponível” deixa de estar disponível. Durante a primeira construção, reserve um lado para futura ampliação e mantenha as instalações essenciais acessíveis. Se a capacidade de refrigeração puder precisar aumentar, deixe espaço para conexões adicionais de evaporadores, disposições de drenagem, capacidade elétrica e equipamentos de condensação externos.

O planejamento do teto é tão importante quanto o planejamento das paredes. Uma câmara mais larga pode exigir apoio intermediário ou uma configuração diferente dos vãos dos painéis. Se a empresa pretende ampliar a instalação em largura, e não em comprimento, pergunte antecipadamente como o sistema de teto será conectado à nova área. Ampliar uma câmara em comprimento costuma ser mais simples do que alterar a largura de um recinto isolado existente, embora a resposta final dependa da estrutura do edifício e do fluxo de movimentação de materiais.

Não deixe que a porta se torne o gargalo

A expansão é frequentemente impulsionada pelo volume de paletes, o que significa empilhadeiras maiores, movimentações mais frequentes e períodos de carga mais intensos. Portanto, a porta original deve ser avaliada juntamente com o tamanho do painel para câmara frigorífica. Uma abertura estreita ou um conflito com a área de abertura de uma porta de giro pode reduzir o valor de uma ampliação que, de outra forma, seria bem projetada.

Para grandes câmaras frigoríficas e salas logísticas com acesso frequente, uma configuração deslizante pode preservar um espaço valioso no corredor. Umaporta deslizante manual opera paralelamente à parede, em vez de abrir para uma área de trabalho. As espessuras disponíveis de painéis de porta de 100 mm, 150 mm e 200 mm podem ser combinadas com o envelope isolado, enquanto tamanhos comuns de abertura, como 1,2 × 2,1 m, 1,5 × 2,2 m e 1,8 × 2,4 m, atendem a diferentes fluxos de pessoas e cargas. Para aberturas de até 2,0 m de largura, a seleção ainda deve basear-se nas dimensões dos paletes, nos equipamentos de movimentação, no sentido do tráfego e nas folgas de segurança necessárias.

Uma boa integração da porta não é um detalhe estético. Uma moldura precisamente instalada, tira de vedação magnética, núcleo isolante e ferragens resistentes a baixas temperaturas ajudam a controlar a infiltração de ar. Em uma câmara com tráfego intenso, a perda de frio pela porta pode gerar uma penalidade operacional maior do que uma pequena diferença no isolamento das paredes. A abertura interna de emergência e um sistema confiável de limite de curso também devem ser considerados sempre que houver pessoas entrando na câmara.

Uma lista prática de seleção para equipes de compras

Antes de solicitar cotações, alinhe a equipe interna em torno de algumas decisões. Isso reduz o risco de receber preços de sistemas de painéis que não podem ser comparados de forma justa.

1. Defina o cenário de expansão. A câmara crescerá em comprimento, largura, altura ou pela adição de uma zona de temperatura adjacente? Uma expectativa vaga de “mais capacidade” não é suficiente para que um fornecedor projete uma solução modular.
2. Confirme as temperaturas operacionais atuais e futuras. Inclua os requisitos de redução de temperatura, a temperatura do produto na entrada e se a câmara pode passar de armazenamento refrigerado para congelado.
3. Escolha um módulo padrão. Peça ao fornecedor para mostrar o layout dos painéis, e não apenas as dimensões gerais da câmara. Analise onde ocorrerão os painéis cortados e as juntas.
4. Identifique a parede removível. Mantenha-a livre de equipamentos permanentes e planeje como seus painéis poderão ser reutilizados ou substituídos durante a ampliação.
5. Analise as juntas e a vedação. A expansão não deve criar pontos fracos na barreira de vapor. Solicite detalhes sobre travas dos painéis, selante, rufos, cantos e interfaces entre teto e parede.
6. Coordene portas, refrigeração, drenagem e sistemas elétricos. Uma ampliação com painéis só terá êxito quando os sistemas de suporte puderem crescer juntamente com ela.

Quando os tamanhos personalizados fazem sentido — e quando não fazem

Comprimentos de painéis personalizados são valiosos quando uma instalação possui restrições incomuns de construção, um requisito específico de altura livre ou um layout que deve acomodar colunas existentes. Eles podem reduzir juntas horizontais desnecessárias e criar uma superfície interna mais uniforme. No entanto, uma personalização extensa pode reduzir a intercambiabilidade durante futuras modificações.

Por esse motivo, muitas empresas em crescimento utilizam uma estratégia mista: padronizam a largura dos painéis, usam comprimentos adequados ao projeto e reservam elementos personalizados para locais inevitáveis, como ao redor de passagens estruturais ou aberturas especializadas de portas. Isso preserva a liberdade de projeto sem sacrificar os benefícios práticos de um sistema modular.

Também vale perguntar se painéis de substituição estarão disponíveis posteriormente com especificações compatíveis. A consistência no núcleo de isolamento, nos materiais de revestimento, na geometria das juntas, na espessura e no acabamento ajuda uma câmara ampliada a funcionar como um único envelope contínuo. Fornecedores com controles de fabricação estabelecidos e experiência em câmaras frigoríficas pré-fabricadas podem ajudar a documentar essas especificações para futuras aquisições, em vez de deixá-las depender da memória.

A decisão em uma frase

O tamanho de painel para câmara frigorífica que funciona melhor para expansão modular é um formato de painel padronizado e adequado à temperatura, disposto em uma malha clara, com uma parede de expansão acessível e todas as portas, instalações e detalhes do teto planejados em torno dessa futura conexão. Pode parecer um planejamento adicional antes da primeira instalação, mas oferece à empresa algo mais valioso do que espaço vazio: um caminho viável para crescer sem interromper a confiabilidade da cadeia de frio.
