Sinais comuns de incrustação na serpentina de um condensador tipo V e o que eles significam

O que geralmente aparece primeiro quando a serpentina de um condensador V-Type começa a ficar obstruída?

No atendimento em campo, o primeiro sinal raramente é uma falha dramática. Um condensador V-Type geralmente começa a indicar o problema por meio de alterações graduais no desempenho: a pressão de descarga fica mais alta que o normal para a mesma condição ambiente, o ciclo dos ventiladores se torna menos estável, a temperatura de descarga do compressor tende a subir gradualmente e o tempo de condensação aumenta. Se o operador do local disser: “O sistema ainda funciona, mas parece estar mais pesado”, isso geralmente aponta para contaminação da serpentina antes de qualquer outra coisa.

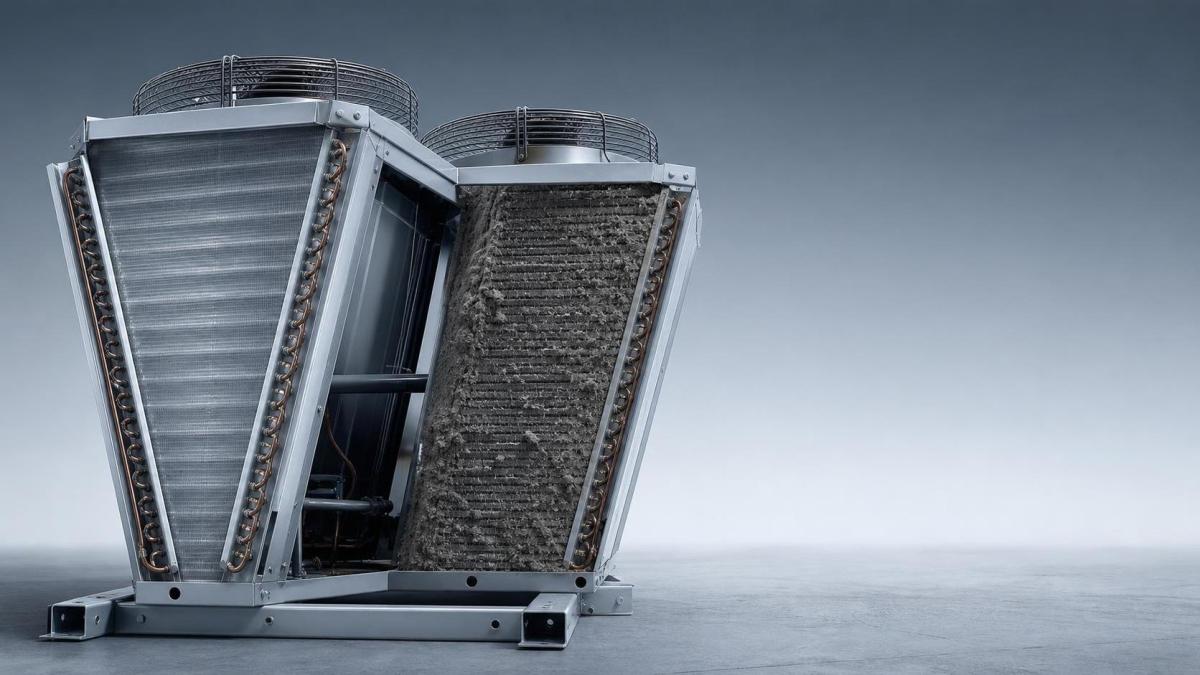

Devido à disposição da serpentina em formato de V, a restrição do fluxo de ar nem sempre afeta os dois lados de maneira uniforme. Uma face pode acumular poeira, gordura, fibras, sementes de choupo ou resíduos de embalagens mais rapidamente que a outra. Isso cria um problema parcial de rejeição de calor, que pode passar despercebido se você apenas ler os manômetros e deixar de fazer a inspeção visual.

Se a pressão de descarga estiver subindo, isso significa automaticamente que a serpentina está suja?

Não. Uma serpentina suja é uma causa comum, mas não é a única. Para as equipes de manutenção pós-venda, a questão importante é verificar se o aumento da pressão de descarga corresponde às demais evidências. Em um condensador V-Type obstruído, geralmente há uma combinação de sinais, e não apenas uma leitura anormal isolada.

• Pressão de condensação mais alta do que a normalmente registrada pela unidade sob carga e condições climáticas semelhantes
• Diferença de temperatura perceptível entre as seções mais limpas e mais sujas da serpentina
• Fluxo de ar reduzido ou irregular através das faces da serpentina
• motores dos ventiladores funcionando por mais tempo sem reduzir a pressão de forma eficiente
• Obstrução visível nas superfícies das aletas, especialmente no lado de entrada de ar

Se a pressão estiver alta, mas a serpentina estiver limpa, verifique em seguida a rotação do ventilador, a velocidade do ventilador, a recirculação do ar ambiente, os gases não condensáveis, a condição da carga de refrigerante e qualquer dano físico nas aletas. A obstrução deve ser confirmada, não presumida.

O que o fluxo de ar irregular através do condensador V-Type realmente indica?

Um fluxo de ar irregular geralmente significa que a serpentina não está recebendo carga de maneira uniforme ou que uma parte do caminho do ar ficou restrita. Em uma configuração do tipo V, isso é mais importante do que muitos técnicos esperam. Se um lado permite a passagem livre do ar e o outro está cheio de poeira ou fiapos impregnados de gordura, o sistema ainda pode funcionar, mas a rejeição de calor se torna desequilibrada. Isso pode levar a impressões equivocadas durante o diagnóstico, especialmente quando apenas um banco de ventiladores ou uma face da serpentina é verificado.

Uma verificação rápida em campo é simples: compare a sensação de sucção, a intensidade do fluxo de ar, a condição visível das aletas e o padrão de temperatura da superfície em ambas as faces da serpentina. Se um lado estiver claramente mais fraco, não se limite a “limpar a serpentina”. Descubra por que a contaminação está se acumulando de forma desigual. Portas de carga próximas, circulação de empilhadeiras, resíduos de caixas e má circulação de ar ao redor da unidade são causas comuns.

É possível avaliar a obstrução apenas observando as aletas?

Às vezes, sim, mas isso não é confiável em todos os casos. O acúmulo de poeira seca e fibras é fácil de identificar. Películas de gordura, resíduos pegajosos e partículas finas incorporadas são mais difíceis de detectar, pois a serpentina pode parecer apenas levemente suja enquanto o fluxo de ar já está seriamente comprometido. Uma face da serpentina que pareça acinzentada, compactada ou manchada geralmente merece uma verificação mais detalhada.

O que importa não é apenas o que está sobre o conjunto de aletas, mas também o que foi puxado para dentro dele. Se a luz não atravessa bem a área das aletas ou se os resíduos estiverem concentrados nos cantos e nas seções inferiores, a transferência de calor já está comprometida. Em unidades externas, um lado também pode acumular mais sujeira transportada pelo ar, dependendo da direção do vento e da disposição do local.

Quando a obstrução da serpentina se torna um risco real para os compressores e a confiabilidade do sistema?

Isso se torna grave quando a serpentina suja deixa de ser apenas um problema de eficiência e começa a levar as condições de operação para fora da faixa confortável do sistema. A pressão de condensação persistentemente alta aumenta a carga de trabalho do compressor. A temperatura de descarga pode subir, a condição do óleo pode ser prejudicada, os desligamentos por proteção podem se tornar mais frequentes e a capacidade diminui ao mesmo tempo que a máquina trabalha mais intensamente.

Para as equipes de serviço, o sinal de alerta prático é a repetição do comportamento. Se a unidade voltar a operar em alta pressão pouco depois do reset ou se o desempenho no verão cair mais rapidamente do que o esperado, mesmo quando a carga de refrigerante parece estável, a obstrução da serpentina deve subir na lista de suspeitas. Adiar o problema geralmente transforma uma simples visita para limpeza em um atendimento técnico mais complexo.

Qual é a sequência correta de inspeção antes de decidir limpar a serpentina?

Uma boa inspeção é rápida, mas deve ser realizada de forma sistemática. O objetivo é confirmar que a obstrução é a causa, estimar sua gravidade e evitar que outra falha associada passe despercebida.

1. Registre a pressão de operação e as condições ambientais.
2. Verifique o funcionamento e o sentido de rotação dos ventiladores, além de qualquer diferença evidente de velocidade.
3. Inspecione ambas as faces da serpentina, não apenas o lado mais fácil de alcançar.
4. Observe através do conjunto de aletas se há sujeira incorporada, película de óleo ou áreas achatadas.
5. Verifique a recirculação do fluxo de ar ou se há espaços livres bloqueados ao redor da unidade.
6. Compare a condição da serpentina com o ambiente do local: poeira, gordura, fibras de embalagens, tráfego ou frequência de abertura das portas.

Esse último ponto é frequentemente ignorado. Em instalações de câmaras frigoríficas e armazéns logísticos, a movimentação frequente pelas portas altera o ar e a carga de resíduos ao redor dos condensadores. Em algumas configurações, melhorar o fluxo de circulação e reduzir as perdas de vedação ajuda a diminuir a velocidade com que a serpentina fica suja. É nesse aspecto que componentes como a Porta de Impacto de Dupla Ação podem contribuir para o ambiente geral da câmara frigorífica, permitindo passagem bidirecional, retorno rápido após o impacto e fechamento isolado sem ocupar espaço adicional de passagem.

Quais erros de limpeza causam mais problemas do que a própria sujeira?

O principal é usar pressão excessiva e dobrar as aletas. Quando o conjunto de aletas é deformado, a perda de fluxo de ar pode permanecer mesmo depois que a serpentina parece limpa. Outro erro comum é lavar apenas a camada superficial pelo lado externo, deixando material compactado mais profundamente na serpentina.

Vale a pena manter alguns hábitos em campo:

• Use um método de limpeza adequado ao tipo de contaminação, especialmente quando houver gordura envolvida.
• Proteja os motores e os componentes elétricos contra a exposição desnecessária à água.
• Limpe em uma direção que ajude a expulsar a contaminação do conjunto de aletas, em vez de empurrá-la ainda mais para dentro.
• Verifique novamente o fluxo de ar e a pressão de operação após a limpeza, em vez de presumir que o trabalho está concluído.

Como diferenciar a sujeira normal de um intervalo de manutenção excessivamente longo?

A sujeira normal geralmente não altera muito o comportamento do sistema entre as inspeções de rotina. Um intervalo de manutenção vencido se manifesta quando a contaminação claramente deixa de ser apenas estética e passa a afetar o funcionamento. A melhor maneira de avaliar isso é combinar a aparência com a operação:

Se o mesmo condensador V-Type ficar obstruído rapidamente após cada limpeza, pare de tratá-lo como um problema exclusivamente de limpeza. Revise a instalação, os contaminantes transportados pelo ar, o padrão de circulação e verifique se os pontos de acesso próximos à câmara frigorífica estão aumentando mais do que o esperado a movimentação de ar quente e resíduos.

O que deve ser registrado no relatório de serviço após um atendimento relacionado à obstrução?

Um registro útil deve permitir que o próximo técnico compreenda tanto a condição quanto a causa. Anote os sintomas observados, qual face da serpentina foi mais afetada, o tipo de contaminação, a condição dos ventiladores, se as aletas estavam danificadas, qual método de limpeza foi utilizado e como a condição de operação mudou depois. Se o local tiver fontes recorrentes de contaminação, registre-as claramente.

Esse nível de detalhe é importante. Ele ajuda a diferenciar “a serpentina voltou a ficar suja” de “a unidade está instalada em uma área com alta carga de contaminantes e precisa de uma rotina de manutenção diferente”.

Qual é a regra mais prática para as equipes de pós-venda?

Não avalie um condensador V-Type apenas pela pressão ou apenas pela aparência. Analise os sintomas de operação, inspecione ambas as faces da serpentina e relacione o que encontrar ao ambiente do local. Quando pressão de descarga crescente, fluxo de ar irregular e obstrução visível aparecem juntos, a serpentina não está apenas suja. Ela já está afetando a confiabilidade, e esse é o momento de agir antes que o compressor pague pelo atraso.
