Quais tamanhos de sistemas de refrigeração costumam utilizar um condensador tipo V?

Quais tamanhos de sistemas de refrigeração costumam utilizar um condensador em V?

Um condensador em V geralmente não é escolhido por causa de um formato moderno. Ele é escolhido quando um sistema de refrigeração ultrapassou os limites práticos de um condensador simples, plano ou de uma única face, mas ainda precisa de uma solução eficiente de rejeição de calor ao ar livre, com espaço ocupado controlado e fluxo de ar estável. Por isso, a questão está menos relacionada a um único valor de potência e mais à posição do sistema entre equipamentos compactos integrados e cargas de refrigeração comerciais ou industriais maiores.

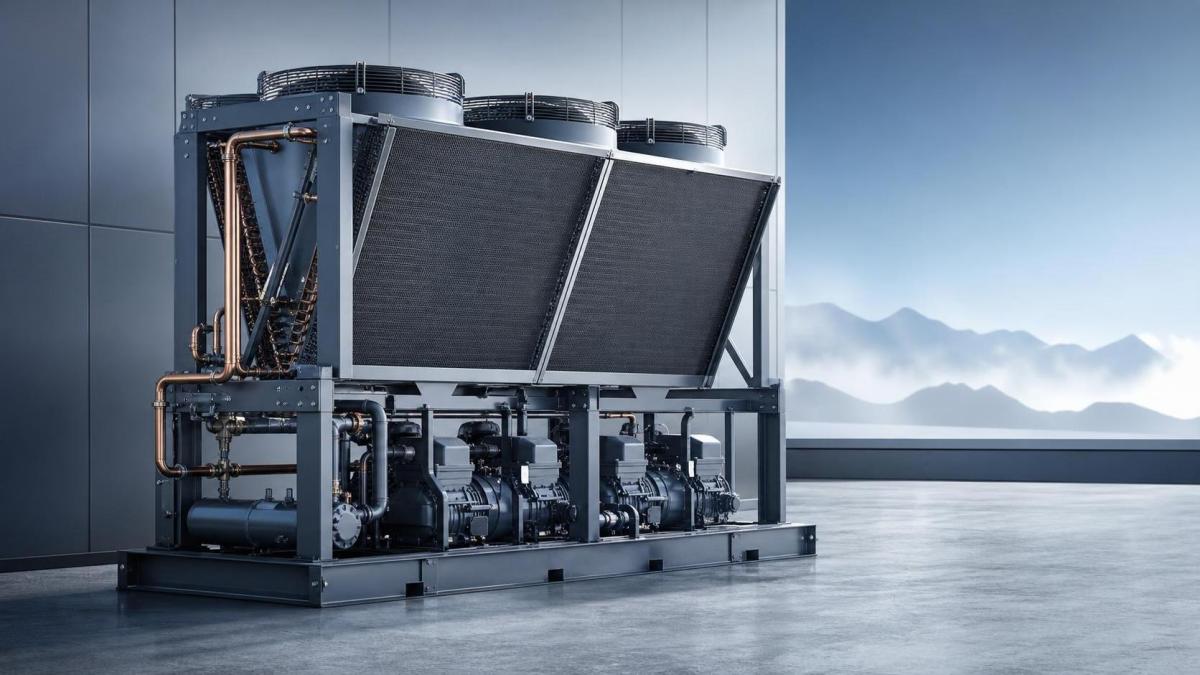

Na linguagem cotidiana dos projetos, os modelos em V são mais frequentemente associados a sistemas de refrigeração médios a relativamente grandes. As duas faces da serpentina formam um V, com ventiladores dispostos para puxar ou empurrar o ar através de ambos os lados. Isso aumenta a área de troca térmica sem exigir o grande espaço linear no solo de um amplo conjunto de serpentinas horizontais. Para instaladores de câmaras frigoríficas, fabricantes de equipamentos originais e compradores de equipamentos, essa geometria é importante quando o espaço no telhado, o acesso para manutenção, o trajeto do fluxo de ar e a estabilidade da condensação precisam ser equilibrados ao mesmo tempo.

A resposta curta é que as unidades condensadoras em V são normalmente utilizadas em unidades condensadoras de médio porte, sistemas em rack paralelo e instalações maiores de refrigeração para armazenamento frigorífico, e não em equipamentos autônomos muito pequenos. Sistemas pequenos para câmaras frigoríficas, vitrines refrigeradas ou armários plug-in geralmente utilizam condensadores compactos aletados, pois a carga térmica é limitada e a estrutura precisa permanecer simples. Quando a capacidade do sistema aumenta e o lado de condensação precisa rejeitar uma quantidade significativamente maior de calor, a configuração em V se torna mais atrativa.

Onde o limite de tamanho geralmente muda

Não existe uma linha universal de capacidade aplicável a todos os refrigerantes, climas e categorias de produtos. Uma câmara congeladora de baixa temperatura e uma sala de processamento de temperatura média podem apresentar comportamentos muito diferentes, mesmo que a potência do compressor pareça semelhante no papel. Ainda assim, no trabalho prático de seleção, os condensadores em V são muito mais comuns quando o sistema deixa de ser uma unidade pequena e integrada e passa a fazer parte de projetos que exigem equipamentos condensadores externos dedicados.

Isso geralmente inclui:

• Câmaras frigoríficas comerciais com demanda de refrigeração moderada a alta
• Sistemas de congeladores e resfriadores com várias portas, utilizando unidades condensadoras remotas
• Armazenamento frigorífico para processamento de alimentos ou logística, onde o controle da temperatura de condensação afeta o custo operacional
• Aplicações com vários evaporadores compartilhando uma seção de condensação
• Projetos em que o espaço de instalação é restrito, mas a rejeição de calor ainda precisa ser ampliada

Em outras palavras, a configuração em V tende a aparecer quando o condensador deixa de ser um acessório secundário e passa a ser uma parte decisiva do desempenho do sistema. Nesse momento, a disposição dos ventiladores, a área frontal da serpentina e o risco de recirculação do ar tornam-se questões de projeto, e não aspectos secundários.

Por que é comum em sistemas médios e maiores

A principal vantagem é a densidade da área de troca térmica. Um condensador em V pode oferecer uma superfície de serpentina relativamente grande em uma área compacta. Isso ajuda quando um projeto precisa de mais capacidade, mas não pode simplesmente aumentar indefinidamente o comprimento do condensador. A configuração também melhora a lógica estrutural do equipamento: os motores dos ventiladores, os painéis de serviço e as conexões das tubulações podem ser organizados de forma a facilitar a manutenção, em comparação com algumas configurações planas superdimensionadas.

Outro motivo é o comportamento do fluxo de ar. Em sistemas maiores, o fluxo de ar irregular e a recirculação de ar quente podem causar instabilidade na pressão de descarga, especialmente em condições de alta temperatura ambiente. Uma estrutura em V geralmente proporciona um trajeto de fluxo de ar mais controlado do que uma instalação com condensador de plano único congestionada. Isso não significa que ela resolva todos os problemas do local, mas oferece aos projetistas mais possibilidades para gerenciar a área da serpentina e o desempenho dos ventiladores sem ocupar espaço excessivo de instalação.

É também por isso que os fabricantes que atendem a projetos de armazenamento frigorífico frequentemente utilizam essa configuração nas faixas intermediária e superior de sua linha de condensadores. Empresas como a Shandong Boer Refrigeration Equipment, que trabalham com resfriadores de ar, condensadores, unidades condensadoras, câmaras frigoríficas modulares, painéis sanduíche e portas para câmaras frigoríficas, analisam essa questão de seleção no contexto do sistema, e não como uma escolha isolada de componente. Em projetos reais, o formato do condensador precisa ser compatível, em conjunto, com a carga do evaporador, o volume da câmara, a condição de projeto da temperatura ambiente, a distância das tubulações e os requisitos de manutenção.

O que as pessoas costumam avaliar incorretamente

Um equívoco comum é pensar que o formato em V significa automaticamente “grande porte industrial”. Não necessariamente. Muitos sistemas comerciais de refrigeração de médio porte utilizam condensadores em V porque eles oferecem um compromisso adequado entre capacidade e espaço ocupado. Outro equívoco é o oposto: alguns compradores presumem que um condensador pode ser selecionado apenas com base na potência do compressor. Isso geralmente causa problemas. O dimensionamento do condensador depende do refrigerante, da temperatura de evaporação, da temperatura de condensação desejada, da temperatura do ar ambiente, do volume do fluxo de ar e da carga do sistema.

Por exemplo, uma câmara frigorífica de baixa temperatura que utiliza R404A em uma condição ambiente exigente pode precisar de um condensador mais robusto do que uma aplicação de temperatura média com uma potência nominal de compressor semelhante. O calor rejeitado no condensador inclui não apenas a carga do evaporador, mas também o trabalho do compressor. Por isso, “mesmo tamanho de compressor” nem sempre significa “mesmo tamanho de condensador”.

Quando uma máquina integrada menor faz mais sentido

Também existem muitos casos em que um condensador em V é simplesmente desnecessário. Câmaras frigoríficas pequenas, especialmente quando a rapidez da instalação e o espaço mecânico limitado são mais importantes do que uma capacidade de condensação externa expansível, geralmente se beneficiam de equipamentos integrados. Um bom exemplo é uma máquina All-in-One compacta, construída em torno de um circuito de refrigeração montado na fábrica. Em um modelo como o BOR-LF012P1GC, o compressor, o condensador, o evaporador, a válvula de expansão e o sistema de controle elétrico são combinados em um único conjunto, com alimentação de 230V/50Hz/1 fase, refrigerante R404A e opções de instalação na parede ou no teto.

Esse tipo de unidade responde a uma questão diferente do projeto. Em vez de perguntar como otimizar uma seção condensadora maior refrigerada a ar, o comprador procura reduzir o tempo de instalação, evitar soldas no local e manter uma pequena câmara de baixa temperatura funcionando com manutenção simples. Portanto, a presença ou ausência de um condensador em V não representa, por si só, um julgamento de qualidade; ela reflete a escala do sistema, o método de instalação e a complexidade do projeto.

Como avaliar a adequação em um projeto real

Se o projeto ainda estiver na fase conceitual, três perguntas geralmente indicam se um condensador em V está dentro da faixa provável.

• O sistema é uma configuração de condensação remota, em vez de um armário autônomo ou monobloco compacto?
• A carga de refrigeração exige uma área frontal de serpentina maior para manter um desempenho de condensação adequado nas condições ambientais locais?
• O espaço de instalação disponível é mais limitado em largura ou em layout do que em volume vertical?

Se a resposta para a maioria dessas perguntas for sim, a opção em V se torna mais provável. A decisão final ainda deve ser baseada na seleção térmica adequada e na compatibilidade dos equipamentos, e não na preferência pelo formato. O material da serpentina, o espaçamento das aletas, a especificação dos ventiladores, o ambiente corrosivo, os limites de ruído e o espaço livre para manutenção são fatores importantes. Em ambientes costeiros ou com muita poeira, por exemplo, a durabilidade do condensador e o acesso para limpeza podem influenciar a seleção tanto quanto a capacidade nominal.

Então, quais tamanhos de sistemas de refrigeração costumam utilizar um condensador em V? Na prática da refrigeração, trata-se principalmente de sistemas remotos de médio a grande porte, nos quais o desempenho do condensador, o controle do espaço ocupado e o gerenciamento do fluxo de ar começam a afetar a economia e a confiabilidade do projeto. Sistemas muito pequenos normalmente não precisam dele. Sistemas muito grandes podem exigir essa configuração como parte de um conjunto projetado de forma mais abrangente. A maneira útil de analisar a questão não é pensar em “grande ou pequeno”, mas verificar se a carga do sistema e as condições do local chegaram ao ponto em que a geometria do condensador altera de forma significativa o desempenho.
