Quais condições de fluxo de ar tornam um condensador tipo V mais eficiente?

Quais condições de fluxo de ar tornam um condensador do tipo V mais eficiente?

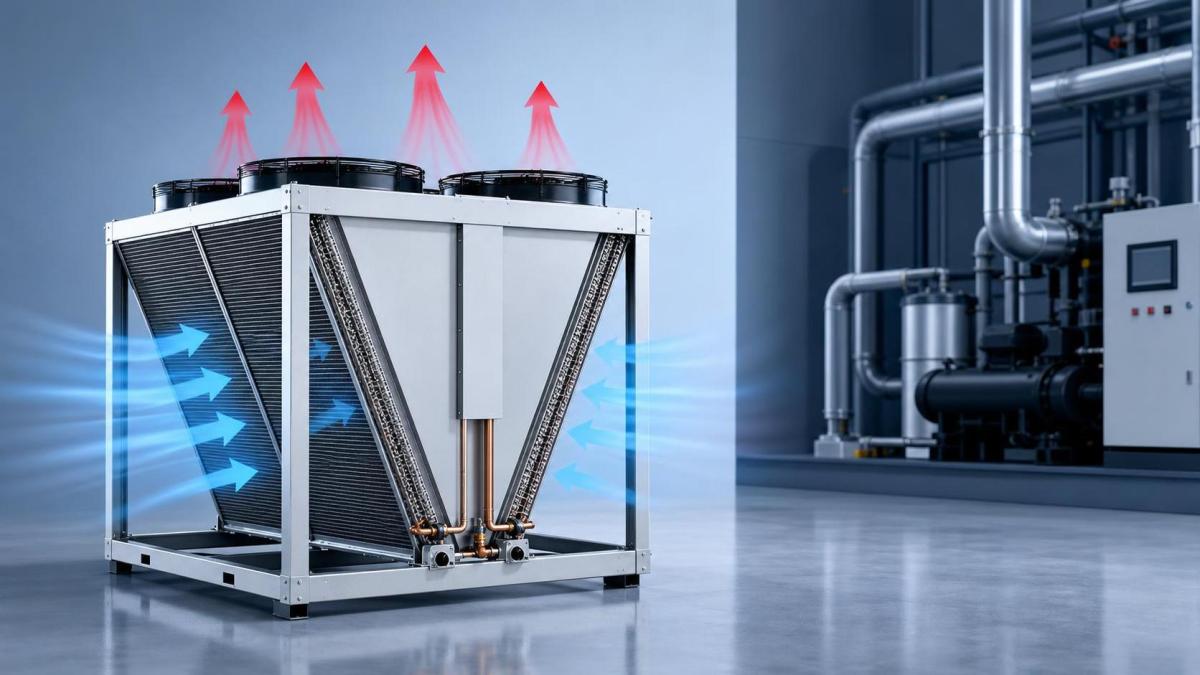

A eficiência de um condensador do tipo V não é determinada apenas pela área da superfície da serpentina. Em projetos reais de refrigeração, a qualidade do fluxo de ar costuma ser tão importante quanto a área de transferência de calor, a quantidade de ventiladores ou o projeto do circuito de refrigerante. Uma estrutura em V pode ser altamente eficaz porque puxa o ar através de duas faces inclinadas da serpentina e utiliza a zona de descarga compartilhada acima delas. No entanto, essa geometria só funciona bem quando o ar de entrada é estável, distribuído uniformemente e pode sair da unidade sem ser novamente aspirado.

É nesse ponto que as avaliações técnicas costumam apresentar falhas. Um condensador pode atender às expectativas de projeto no papel, mas apresentar desempenho inferior em campo porque o ar ao seu redor está quente, turbulento, restrito ou já contaminado pela própria descarga. Quando as pessoas perguntam se um condensador do tipo V é “mais eficiente”, a pergunta mais precisa é: em quais condições de fluxo de ar a disposição em V realmente converte sua vantagem estrutural em uma temperatura de condensação mais baixa e maior estabilidade do sistema?

A uniformidade da entrada é mais importante do que o volume máximo de ar

Uma suposição comum é que uma potência maior dos ventiladores significa automaticamente um melhor desempenho do condensador. Isso não é verdade, especialmente no caso de um condensador do tipo V. O que importa primeiro é saber se ambas as faces da serpentina recebem uma entrada de ar razoavelmente uniforme. Se um lado capta ar ambiente limpo enquanto o outro está voltado para uma parede, para a descarga de equipamentos quentes ou para um corredor de serviço congestionado, a utilização efetiva da serpentina torna-se desigual. Parte da superfície de troca de calor opera próxima à condição de projeto, enquanto outra parte funciona com uma temperatura de entrada do ar elevada ou com uma velocidade frontal mais baixa.

Esse desequilíbrio eleva a pressão de condensação mais rapidamente do que muitos operadores esperam. Mesmo que os ventiladores ainda movimentem um grande volume total de ar, a rejeição de calor útil por metro quadrado da serpentina diminui, pois o ar não passa uniformemente pela superfície aletada. Em termos técnicos, uma unidade do tipo V com bom desempenho favorece uma carga frontal equilibrada em vez de zonas isoladas de alta velocidade.

Por esse motivo, a distância livre para instalação não é um detalhe civil secundário. A unidade precisa de espaço aberto suficiente nas entradas das serpentinas para evitar zonas mortas e de espaço suficiente para descarga acima do conjunto de ventiladores, a fim de impedir o estrangulamento do fluxo. Em instalações de refrigeração comercial e de câmaras frias, isso se torna especialmente relevante quando várias unidades externas são colocadas lado a lado para economizar espaço.

O melhor ar é fresco, suficientemente seco e não está previamente perturbado

Um condensador do tipo V tem o melhor desempenho quando capta ar ambiente próximo das condições externas reais, e não ar que já tenha sido aquecido por condensadores próximos, geradores, paredes ou superfícies aquecidas pelo sol. Isso parece óbvio, mas a recirculação continua sendo um dos problemas mais persistentes em campo. Como o ar de descarga sai para cima a partir do centro do V, um layout inadequado do local pode criar um circuito no qual o ar quente retorna em direção a uma ou ambas as faces da serpentina. Quando isso acontece, o condensador deixa de rejeitar calor em relação à temperatura ambiente real. Na prática, ele passa a operar contra o próprio ar de descarga.

A penalização pode ser significativa em climas quentes, especialmente em pátios industriais compactos ou instalações em coberturas com paredes de parapeito. O problema não é exclusivo dos projetos do tipo V, mas o formato torna o gerenciamento do fluxo de ar mais sensível porque os dois bancos de serpentinas compartilham uma relação aerodinâmica. Se o ar de descarga não puder subir e se dispersar adequadamente, a vantagem pretendida da geometria em V será reduzida.

A umidade é um fator secundário para condensadores secos em comparação com a temperatura de bulbo seco do ambiente, mas a umidade ainda é importante indiretamente. Em ambientes com poeira ou gordura, o ar úmido pode fazer com que as superfícies das aletas acumulem depósitos de forma mais intensa. À medida que a sujeira se acumula, a resistência estática aumenta e o ventilador precisa trabalhar mais para movimentar a mesma massa de ar. A perda de eficiência, então, não decorre do clima em si, mas da forma como o ambiente altera a limpeza da serpentina ao longo do tempo.

A velocidade frontal deve ser adequada, não excessiva

Também existe um limite prático para a utilidade de um fluxo de ar elevado. Uma velocidade frontal muito baixa reduz a rejeição de calor porque não há ar suficiente atravessando o pacote de aletas. Uma velocidade localizada excessivamente alta também pode se tornar ineficiente se aumentar desproporcionalmente o consumo de energia do ventilador, criar campos de pressão não uniformes na serpentina ou empurrar mais sujeira para dentro das aletas. Portanto, a avaliação técnica deve considerar o equilíbrio entre a perda de pressão no lado do ar, a seleção do ventilador, o espaçamento das aletas e o nível esperado de contaminação no local.

É por isso que dois condensadores com capacidade nominal semelhante podem apresentar comportamentos diferentes durante a operação. Muitas vezes, a melhor unidade é aquela cuja geometria do ventilador e da serpentina está ajustada à resistência realista do fluxo de ar, e não apenas às condições ideais de teste. Fabricantes com controle de produção estável normalmente prestam muita atenção à qualidade da expansão dos tubos, ao alinhamento das aletas e às tolerâncias do gabinete, pois esses detalhes afetam a uniformidade com que o ar é puxado através do banco de serpentinas. Na fabricação de equipamentos de refrigeração, isso não é apenas um acabamento estético; influencia diretamente a repetibilidade do desempenho térmico.

Aletas limpas e vias desobstruídas fazem parte da condição do fluxo de ar

Muitas vezes, as pessoas tratam o fluxo de ar apenas como uma variável ambiental, mas, para os condensadores, ele também inclui a condição da própria serpentina. Aletas dobradas, entradas bloqueadas, películas plásticas soltas, resíduos de embalagem, sementes de choupo, poeira e detritos impregnados de óleo reduzem a área efetiva de passagem do ar. Em um condensador do tipo V, isso pode afetar uma face da serpentina mais do que a outra, trazendo novamente o problema de desequilíbrio mencionado anteriormente.

Uma verificação de campo útil é simples: se os motores dos ventiladores estão funcionando normalmente, mas a pressão de descarga apresenta tendência de aumento durante os períodos quentes, o avaliador não deve analisar apenas a carga de refrigerante ou as configurações de controle. A inspeção do lado do ar é igualmente importante. A distribuição desigual da sujeira, o acesso inadequado para lavagem ou as proteções instaladas muito próximas da serpentina podem comprometer uma seleção de condensador tecnicamente adequada.

Isso também é importante em implementações de cadeia fria em contêineres e modulares. Em aplicações como armazenagem temporária, operações em locais remotos ou logística de transporte de alimentos, os sistemas compactos costumam ser escolhidos porque podem ser instalados rapidamente. Uma solução como Armazenamento refrigerado em contêiner pode integrar equipamentos de refrigeração, estrutura isolada e controles em um formato transportável, mas o lado do condensador ainda depende de um fluxo de ar externo adequado. O conceito plug-and-play não elimina a necessidade de espaço livre para entrada, espaço para descarga e acesso para manutenção.

O que os avaliadores técnicos devem realmente verificar

Ao avaliar se as condições de fluxo de ar são adequadas para um condensador do tipo V, os pontos a seguir geralmente são mais significativos do que afirmações genéricas sobre “alta eficiência”:

• Se ambas as faces da serpentina possuem exposição semelhante ao ar ambiente de entrada
• Se paredes, coberturas ou unidades adjacentes próximas criam risco de recirculação
• Se o ar de descarga possui uma via de saída vertical desobstruída
• Se o espaçamento das aletas é compatível com o nível de poeira e incrustação esperado no local
• Se o acesso para manutenção permite a limpeza regular da serpentina sem negligenciar parcialmente nenhuma área
• Se a seleção do ventilador está ajustada à resistência real do lado do ar, e não apenas ao fluxo de ar nominal

Essas verificações costumam ser mais úteis do que comparar isoladamente as dimensões apresentadas em catálogos. Na prática, as instalações do tipo V mais eficientes são aquelas em que o fluxo de ar é tratado como uma condição do sistema, e não apenas como uma especificação do ventilador.

Um critério final de avaliação

Um condensador do tipo V é mais eficiente quando consegue aspirar ar fresco e desobstruído de maneira uniforme através de ambas as faces da serpentina, manter uma velocidade frontal suficiente sem resistência excessiva e descarregar o ar quente sem recirculação. Se qualquer uma dessas condições for comprometida, a disposição em V ainda poderá funcionar, mas não proporcionará toda a vantagem sugerida por seu projeto.

Para uma avaliação técnica, essa é a perspectiva correta. Não pergunte apenas se o condensador é grande o suficiente. Pergunte se o fluxo de ar ao redor permite que a serpentina opere conforme projetado. Em sistemas de refrigeração comercial e de câmaras frias, essa distinção muitas vezes separa um desempenho aceitável de uma operação consistentemente eficiente.
