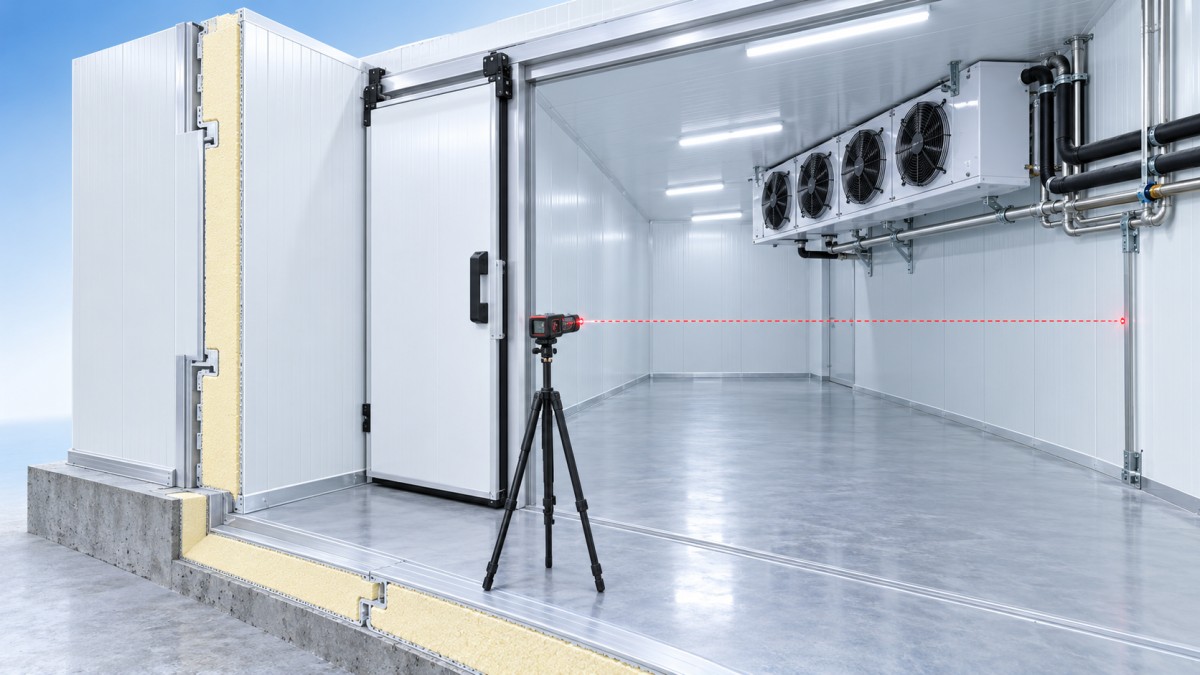

Como verificar o tamanho dos painéis da câmara frigorífica antes de fazer um pedido

Uma câmara frigorífica pode ter o preço corretamente calculado no papel e ainda assim tornar-se um problema dispendioso no local se as dimensões dos painéis estiverem incorretas. A verificação crítica não se limita ao comprimento, à largura e à altura externos apresentados num layout. Os compradores precisam confirmar as dimensões livres internas necessárias, a espessura dos painéis, a largura útil de cobertura dos painéis do fornecedor, a disposição das juntas, o vão do teto, a composição do piso e todas as aberturas que interrompem o recinto.

Estes detalhes determinam o volume útil de armazenamento, a carga de refrigeração, o tempo de instalação, o volume de transporte e se os painéis padrão podem ser utilizados sem cortes excessivos. Um erro dimensional pode reduzir a folga para paletes, deixar espaço insuficiente para o fluxo de ar do evaporador, desalojar o aro de uma porta ou criar uma necessidade não planeada de painéis não padronizados. Corrigir estes problemas após a produção é muito mais dispendioso do que resolvê-los antes da emissão do pedido.

Comece pelas dimensões livres internas, não pela área exterior

A especificação de compra deve indicar o comprimento, a largura e a altura livre internos finais necessários para o armazenamento e a operação. “Livre” significa o espaço utilizável após considerar os painéis de parede, painéis de teto, isolamento do piso, betonilhas, acabamentos de proteção e quaisquer revestimentos internos.

Esta distinção é importante porque a área exterior aumenta com a espessura dos painéis. Para uma câmara com dois painéis de parede opostos, a relação básica é:

Comprimento externo da câmara = comprimento livre interno + espessura das duas paredes de extremidade
Largura externa da câmara = largura livre interna + espessura das duas paredes laterais

Se uma câmara exigir uma largura interna de 6.000 mm e utilizar painéis de parede de 100 mm, a sua largura externa não será de 6.000 mm. Antes de considerar os detalhes das juntas e da construção, será aproximadamente de 6.200 mm. Se a câmara frigorífica tiver de caber dentro de um edifício existente, junto a uma área de carga ou sob uma cobertura fixa, esta diferença deve ser verificada com base no levantamento real do local.

A altura exige o mesmo rigor. Indique se a altura solicitada é medida do piso interno acabado até à face inferior do painel de teto, ou da laje estrutural até ao topo do recinto isolado. Em projetos de congelação, o isolamento e os acabamentos do piso podem afetar significativamente a altura livre final. Um desenho que indique apenas “altura: 3 m” sem um nível de referência deixa demasiada margem para interpretação.

Confirme a espessura dos painéis em função da temperatura de operação e das condições do edifício

A espessura do painel é uma decisão térmica e dimensional, não meramente estética. Painéis sanduíche de poliuretano com diferentes espessuras alteram as dimensões externas, a profundidade do vão da porta, os detalhes dos cantos, o peso dos painéis e o cálculo do transporte. Também afetam o nível de isolamento necessário para manter a temperatura pretendida na câmara sob as condições ambientais locais.

Uma câmara refrigerada que opere perto de 0°C e uma câmara de congelação que opere muito abaixo de 0°C não devem ser tratadas como recintos equivalentes. A espessura necessária depende da temperatura de projeto da câmara, da temperatura ambiente, do padrão de operação, da carga de arrefecimento do produto, da exposição à humidade e de a câmara ser instalada no interior ou no exterior. A cotação do fornecedor deve identificar separadamente a espessura de painel proposta para paredes, teto e piso, em vez de apresentar um único valor geral de “dimensão do painel da câmara frigorífica”.

A espessura por si só não garante o desempenho térmico. Os compradores devem perguntar qual o núcleo isolante utilizado, que intervalo de densidade é especificado, como as juntas são concebidas e como serão geridas as pontes térmicas nos cantos, nas ligações piso-parede, nas passagens e nos aros das portas. Um painel mais espesso com juntas mal executadas ainda pode provocar condensação, acumulação de gelo ou tempo de funcionamento desnecessário do compressor.

Utilize a largura útil de cobertura do fornecedor ao calcular as quantidades

Um dos erros mais comuns de encomenda resulta da confusão entre a largura nominal do painel e a largura útil de cobertura. Um painel pode ser descrito pela sua largura total de fabrico, enquanto parte dessa largura é consumida pela junta macho-fêmea ou pela junta de fecho excêntrico quando painéis adjacentes são ligados. Por isso, a cobertura instalada pode ser menor do que a largura nominal.

O plano de painéis deve basear-se na largura útil indicada pelo fabricante. Para cada plano de parede e teto, solicite:

• largura nominal do painel e largura útil de cobertura instalada;
• comprimentos máximos e mínimos de produção;
• tolerância de corte permitida e tolerância de comprimento;
• tipo de junta e se o painel utiliza fecho excêntrico, encaixe macho-fêmea ou outro perfil;
• a direção planeada dos painéis para cada elevação e para o teto;
• a localização e a largura prevista dos painéis cortados.

Um layout baseado apenas na divisão da dimensão da câmara por uma largura nominal de painel de 1.000 mm pode deixar uma faixa final estreita ou exigir um painel de largura personalizada que nunca foi incluído no preço. Peças estreitas de enchimento aumentam a mão de obra e criam mais juntas. Também podem apresentar menor resistência mecânica em redor de portas ou nos cantos da câmara. Um layout melhor equilibra os cortes, evita peças desnecessariamente estreitas e mantém as juntas dos painéis afastadas de aberturas muito solicitadas, sempre que possível.

Verifique a disposição do teto como uma questão estrutural

Os painéis de teto não devem ser tratados como painéis de parede instalados horizontalmente sem análise adicional. O vão admissível depende da espessura do painel, da construção do núcleo, do material de revestimento, da condição de carga, da disposição dos apoios e das cargas potenciais de iluminação, calhas de cabos, tubagens do evaporador ou acesso para manutenção.

A cotação deve esclarecer se os painéis de teto são autoportantes no vão proposto ou se requerem elementos de suspensão, vigas ou apoios intermédios. Isto é particularmente importante quando a câmara é larga, quando um evaporador está montado no teto ou quando equipamentos e tubagens atravessam a cobertura. O fornecedor dos painéis e o empreiteiro de refrigeração devem acordar os pontos de fixação antes do fabrico; perfurar ou reforçar os painéis após a entrega pode comprometer a vedação ao vapor e criar retrabalho evitável.

Confirme também a direção da inclinação dos painéis de teto se a drenagem ou a gestão da condensação for relevante. O teto pode parecer nivelado num desenho básico, mas ainda necessitar de uma disposição definida para passagens e pontos de apoio.

Meça as aberturas de porta como um conjunto completo

As dimensões da porta devem ser especificadas pela dimensão livre de passagem, e não apenas pela dimensão da folha ou pelo tamanho externo do aro. Uma “porta de 1.500 × 2.000 mm” pode significar coisas diferentes consoante o fornecedor. O pedido deve identificar:

• largura e altura de passagem livre após a instalação do aro;
• tipo de porta: de batente, de correr, porta de serviço ou abertura equipada com cortina de tiras;
• espessura do painel de parede na abertura;
• configuração da soleira e nível do piso acabado;
• sentido de abertura e folga operacional necessária;
• requisitos de aquecimento do aro para aplicações de baixa temperatura;
• reforço necessário para tráfego intenso, proteção contra impactos ou automatização.

Uma porta adequada para pessoas pode não permitir a passagem de uma palete, gaiola com rodas, carrinho ou carga de empilhadora com uma folga lateral segura. A abertura deve ser verificada em relação ao item mais largo que deve entrar na câmara, incluindo embalagens e equipamentos de movimentação — e não apenas em relação à palete nominal do produto. Para portas de correr, a parede adjacente também necessita de espaço livre suficiente para o deslocamento da folha da porta.

Não separe o dimensionamento dos painéis do dimensionamento da refrigeração

As dimensões internas finais afetam diretamente o volume da câmara e a carga térmica. Uma câmara aumentada em 200 mm em várias direções pode parecer uma pequena alteração de construção, mas afeta o volume de ar, a área das paredes, a capacidade do produto e, potencialmente, a seleção do sistema de refrigeração. Por outro lado, a perda de altura livre devido aos apoios do teto ou à composição do piso pode reduzir a capacidade útil de estantes sem reduzir o custo original do equipamento.

Esta coordenação é particularmente importante na aquisição de uma solução de refrigeração integrada. Uma Fonte Frigorífica Integrada para Armazenamento a Frio combina os principais componentes de refrigeração numa unidade compatível, mas a sua gama de capacidade ainda deve ser avaliada em função das dimensões finais da câmara, da temperatura de operação, da carga do produto, das condições ambiente e do percurso do fluxo de ar. A localização do evaporador, o alcance do ar e o acesso para manutenção devem ser apresentados no mesmo layout aprovado que os painéis e as aberturas de porta.

Não utilize apenas um volume teórico da câmara como base de seleção. A densidade de armazenamento, a temperatura do produto à entrada, a frequência de abertura das portas, o método de descongelação e o padrão de ocupação podem alterar significativamente a necessidade de arrefecimento. Por conseguinte, o pedido dos painéis e o pedido de refrigeração só devem ser emitidos depois de ambas as partes trabalharem com as mesmas dimensões internas finais.

Revise o conjunto de desenhos antes de emitir uma ordem de compra

Um conjunto de documentos de encomenda fiável inclui normalmente uma planta, todas as elevações das paredes, uma secção que mostra os níveis do piso e do teto, um plano de corte dos painéis, detalhes das portas e uma lista de passagens. As dimensões devem utilizar milímetros e identificar o ponto de referência: face interna acabada, face externa do painel, parede estrutural ou nível do piso acabado.

Antes de aprovar a produção, compare o desenho com o levantamento do local e confirme as seguintes restrições práticas:

• rota de transporte, espaço de descarga e comprimento máximo de painel possível de entregar;
• pilares, vigas, ralos, tubagens e equipamentos de proteção contra incêndio existentes;
• nivelamento do piso e condição de capacidade de carga;
• espaço para equipamentos de refrigeração, percursos de tubagens, isolamento elétrico e manutenção;
• altura de teto disponível para instalação e elevação;
• requisitos locais de desempenho ao fogo, higiene e aprovação de construção, quando aplicável.

Para encomendas internacionais, assegure que o desenho aprovado, a fatura proforma, a base da lista de embalagem e a confirmação de produção utilizam o mesmo número de revisão. As disputas dimensionais surgem frequentemente não porque um painel foi fabricado incorretamente, mas porque o fabrico avançou com base num desenho anterior enquanto o comprador se baseava numa alteração posterior do local.

Controle os custos reduzindo a incerteza dimensional, e não reduzindo a especificação dos painéis

O plano inicial de painéis mais barato nem sempre representa o resultado de menor custo. As poupanças obtidas ao omitir um layout detalhado podem ser anuladas pelo transporte aéreo de peças de substituição, cortes adicionais no local, comissionamento atrasado ou um sistema de refrigeração sobredimensionado para compensar um recinto com isolamento insuficiente.

A pergunta mais útil antes da encomenda é simples: cada painel cotado corresponde a uma dimensão final e a um detalhe de instalação aprovados? Se a resposta não for clara nem que seja para uma parede, vão de teto, abertura de porta ou borda de piso, o pedido não está pronto para ser emitido. Uma verificação dimensional completa protege a capacidade útil de armazenamento, torna a instalação previsível e fornece tanto ao comprador como ao fornecedor uma base clara para a aceitação de qualidade na entrega.
