Condensador tipo V vs. condensador plano: qual se adapta a espaços limitados no telhado?

Comece pela restrição real, não pelo desenho do telhado

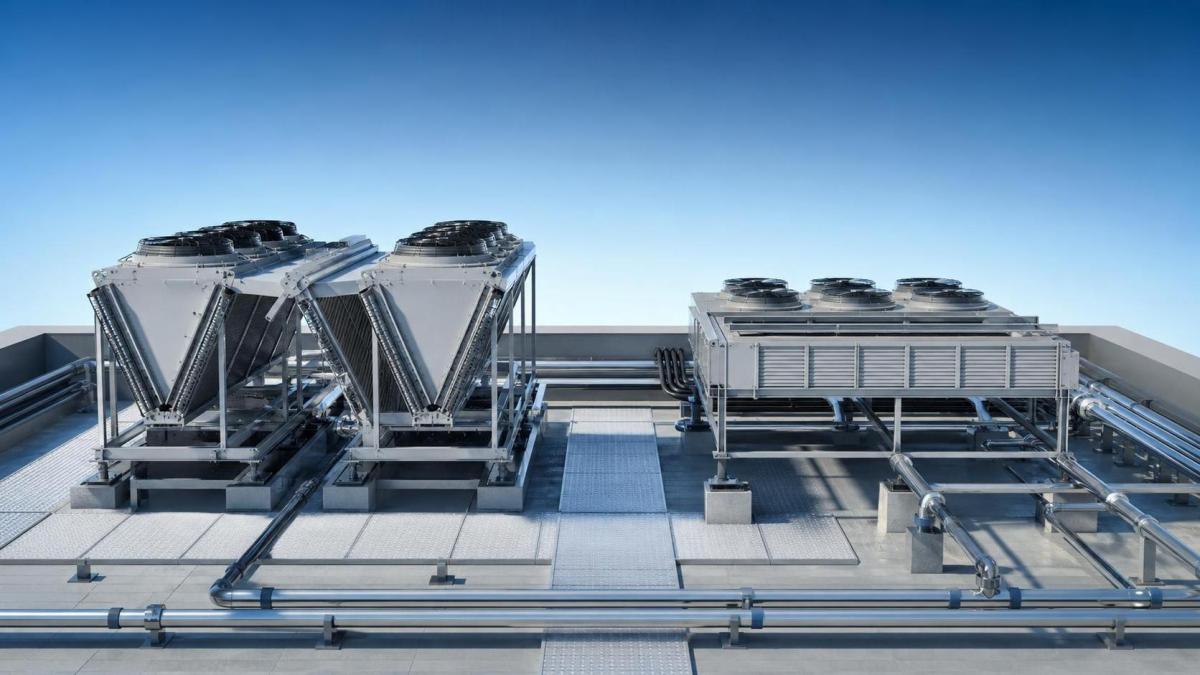

Quando o espaço no telhado é limitado, o Condensador tipo V geralmente entra rapidamente na lista de opções, porque sua área ocupada parece menor no papel. Muitas vezes, esse é o instinto correto, mas também é onde muitos projetos dão errado. Um condensador não é apenas um retângulo no layout. Ele precisa de entrada de ar desobstruída, descarga de ar adequada, acesso para manutenção, suporte estrutural e espaço suficiente para manter um desempenho estável no verão. Se você comparar apenas as dimensões em planta, poderá acabar escolhendo a unidade que cabe no telhado, mas prejudica o sistema.

Para gerentes de projeto e responsáveis pela engenharia, a pergunta prática é esta:você tem pouco espaço ocupado, pouca altura, pouco espaço para manutenção ou pouco dos três? Um condensador tipo V e um condensador plano resolvem problemas diferentes, mesmo quando ambos podem ser tecnicamente instalados.

O que verificar antes de comparar as opções de condensador tipo V e condensador plano

• Área disponível no telhado após descontar passarelas, parapeitos, bandejas de cabos e roteamento das tubulações.
• Restrições de altura impostas por telas, estruturas próximas ou requisitos de planejamento.
• Capacidade necessária de rejeição de calor na temperatura ambiente real de projeto, e não em um ponto nominal de catálogo.
• Acesso para manutenção dos motores dos ventiladores, limpeza das serpentinas, verificações elétricas e içamento seguro.
• Trajeto do fluxo de ar, especialmente se o ar quente de descarga pode recircular.
• Distribuição da carga no telhado e se cargas pontuais podem criar um problema estrutural.
• Limites de ruído na divisa da propriedade ou próximos aos espaços ocupados abaixo.

Essa primeira análise geralmente restringe as opções mais rapidamente do que uma longa reunião de especificações.

Onde o condensador tipo V geralmente se destaca

Um condensador tipo V normalmente é a melhor escolha quando o projeto tem pouco espaço ocupado, mas ainda dispõe de altura vertical suficiente. Como as faces das serpentinas são dispostas em formato de V, é possível obter uma área de troca de calor relativamente grande sem espalhar a unidade por uma área muito ampla do telhado. Isso é importante em modernizações de câmaras frigoríficas, edifícios de uso misto e locais onde o telhado já está ocupado por dutos, saídas de ventilação ou equipamentos solares.

Isso também ajuda quando os trechos de tubulação precisam permanecer compactos. Um agrupamento de equipamentos mais concentrado pode simplificar o roteamento e reduzir a sensação de que o telhado se transformou em uma área técnica. Para sistemas de refrigeração maiores, isso pode representar uma vantagem significativa de coordenação.

O erro comum é presumir que uma área ocupada menor significa uma instalação mais fácil. Na realidade, uma unidade tipo V pode ser mais difícil de manusear se o içamento por guindaste for complicado, se o lado de manutenção estiver bloqueado ou se a tela do telhado interromper a descarga de ar. Se a altura disponível for limitada, a economia de espaço pode desaparecer depois que as folgas necessárias forem consideradas.

Quando um condensador plano é a melhor opção

Os condensadores planos fazem mais sentido quando a altura é a restrição mais crítica, quando a aparência do telhado é importante ou quando as equipes de manutenção precisam de acesso simples pela parte superior e pelas laterais. Eles são mais fáceis de compreender nas revisões de layout, porque o padrão do fluxo de ar geralmente é mais simples e o perfil da unidade é mais baixo. Em alguns telhados, esse perfil mais baixo é o que determina a diferença entre uma aprovação sem problemas e um novo projeto.

Eles também podem ser a opção mais segura quando se sabe que a limpeza das serpentinas será frequente. Poeira, gordura, sementes de choupo ou resíduos industriais alteram rapidamente as necessidades de manutenção. Um layout que parece compacto no primeiro dia pode se tornar caro quando os técnicos não conseguem alcançar confortavelmente as superfícies das serpentinas seis meses depois.

A desvantagem é evidente: as unidades planas geralmente precisam de mais área de telhado para realizar o mesmo trabalho. Se o local realmente tiver limitação de espaço ocupado, isso pode encerrar a discussão imediatamente.

Uma tabela rápida de decisão para reuniões de seleção

Não avalie o desempenho apenas pelo formato

É nesse ponto que o trabalho de seleção se torna mais sério. O formato influencia o fluxo de ar e o layout, mas não determina automaticamente a eficiência ou a confiabilidade. Ainda é necessário comparar a área da serpentina, a configuração dos ventiladores, a temperatura ambiente de projeto, o espaçamento das aletas, a especificação do motor e a forma como o condensador irá interagir com a unidade condensadora.

Em projetos que utilizam uma configuração de refrigeração centralizada, a escolha do condensador deve estar alinhada à estratégia de controle e ao perfil operacional da instalação. Por exemplo, um sistema compacto baseado em uma Unidade Condensadora Paralela pode reduzir a dispersão dos equipamentos e simplificar o escalonamento da capacidade, especialmente quando a operação em carga parcial é importante. O modelo listado ZFI180KQE-TRD-523*4 é especificado a -45℃/35℃, com capacidade frigorífica de 99.04KW e COP de 1.22, e as configurações paralelas também podem contribuir para redundância, manutenção on-line e eficiência no uso do espaço. Isso não significa que ele favoreça automaticamente um layout tipo V, mas significa que o condensador deve ser analisado como parte do conjunto completo da instalação, e não como um item isolado no telhado.

As verificações que evitam retrabalhos problemáticos posteriormente

Trajeto do ar: Observe as paredes, telas e estruturas nos níveis superiores próximos. Se o ar quente puder retornar à serpentina, a temperatura de condensação aumentará e o “encaixe” no telhado deixará de parecer uma escolha inteligente.

Área de manutenção: Verifique onde o técnico ficará, onde os painéis serão abertos e como as serpentinas serão limpas. Muitas seleções para instalação em telhados são aprovadas por pessoas que nunca farão sua manutenção.

Carga estrutural: O peso total é importante, mas a forma como ele é distribuído também importa. Uma unidade que economiza área pode concentrar a carga de maneira mais intensa.

Propagação do ruído: O ruído dos ventiladores pode ser refletido por parapeitos e estruturas vizinhas. Equipamentos mais altos nem sempre são mais ruidosos, mas podem se comportar de maneira diferente no ambiente construído.

Expansão futura: Se a carga de refrigeração puder aumentar, deixe espaço para adicionar capacidade de condensação ou permitir a expansão modular do sistema. Isso é ainda mais importante quando o lado da refrigeração é projetado com arranjos paralelos de 2-8 compressores ou redundância escalonada.

O que geralmente leva à decisão correta

Escolha um condensador tipo V quando a área ocupada no telhado for a principal restrição, a altura vertical for aceitável e for possível manter um fluxo de ar limpo e acesso adequado para manutenção. Escolha um condensador plano quando a altura, a simplicidade da manutenção ou as restrições de aprovação forem mais importantes do que economizar área em planta.

Se a equipe do projeto estiver dividida, faça um exercício prático: marque na planta do telhado a verdadeira zona de instalação, a zona de manutenção e a zona sem construção. Em seguida, compare os dois tipos de condensador usando a carga real do sistema, e não uma linha genérica de capacidade. Isso geralmente resolve o debate mais rapidamente do que discutir sobre o formato. Em projetos de refrigeração com espaço limitado, a melhor resposta raramente é a unidade que apenas cabe no desenho. É a unidade que continua apresentando bom desempenho, pode receber manutenção e não cria custos operacionais evitáveis após a entrega.
