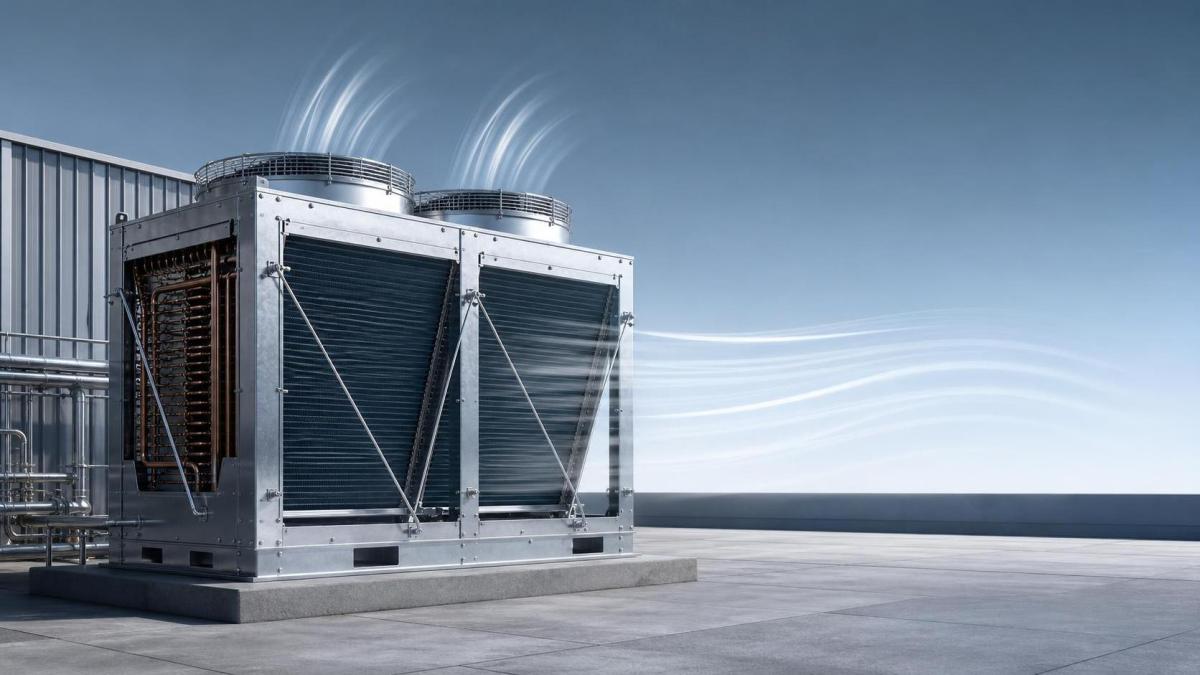

Como solucionar a alta pressão de descarga em um condensador do tipo H 402CD

O que você deve verificar primeiro quando a pressão de descarga sobe demais?

Comece pelas verificações rápidas que podem alterar a pressão de condensação em poucos minutos: fluxo de ar do condensador, funcionamento dos ventiladores, condição da serpentina e recirculação do ar ambiente. Em um Condensador H-Type 402CD, a alta pressão de descarga geralmente não é um mistério do lado do refrigerante. Normalmente, é um problema de rejeição de calor.

Antes de conectar os manômetros e tomar decisões sobre a carga, procure aletas bloqueadas, pás do ventilador danificadas, rotação invertida do ventilador, motores com falha ou ar quente de descarga sendo puxado de volta através da serpentina. Se a face da serpentina estiver visivelmente suja ou se a unidade estiver instalada muito próxima de uma parede ou de outra superfície de condensação, isso já é suficiente para elevar a pressão sob carga.

Para as equipes de pós-venda, isso é importante porque adicionar ou remover refrigerante antes de corrigir o fluxo de ar geralmente desperdiça tempo e pode criar uma segunda falha.

Como saber se o problema está no fluxo de ar ou na carga de refrigerante?

Observe como o sistema se comporta, e não apenas o valor da pressão. Se a pressão de descarga subir rapidamente durante o clima quente, melhorar quando a serpentina for lavada ou cair quando os ventiladores forem acionados à força, a falha provavelmente está no lado do ar. Se a saída do condensador continuar fortemente obstruída por líquido e o sub-resfriamento estiver excepcionalmente alto depois que o fluxo de ar tiver sido confirmado, a sobrecarga se torna mais provável.

Uma sequência prática em campo é:

1. Registrar a temperatura ambiente e a pressão de condensação.
2. Confirmar que todos os ventiladores do condensador estão funcionando na velocidade e na direção corretas.
3. Inspecionar e limpar a serpentina, se necessário.
4. Verificar se há curto-circuito do fluxo de ar ao redor da unidade.
5. Só então avaliar a carga usando as leituras do sistema, as condições do visor de líquido, se instalado, e os dados de sub-resfriamento permitidos pelo projeto do equipamento.

O erro mais comum é tratar todo alarme de alta pressão como uma condição de sobrecarga. Em campo, serpentinas sujas e fluxo de ar insuficiente aparecem com mais frequência do que o enchimento excessivo real.

Uma serpentina do condensador suja pode, sozinha, causar uma alta pressão de descarga grave?

Sim. Mesmo uma camada moderada de graxa, poeira, fiapos ou partículas de choupo pode reduzir a transferência de calor o suficiente para elevar a temperatura de condensação e a carga de trabalho do compressor. Em condensadores H-Type, a sujeira geralmente começa no lado de entrada de ar e pode parecer menos intensa do que realmente é até que a serpentina seja iluminada por trás ou lavada.

Limpe a serpentina usando um método adequado ao tipo de contaminação. Resíduos secos geralmente podem ser removidos com ar de baixa pressão ou escovação no sentido das aletas. Acúmulos de gordura normalmente exigem um limpador seguro para serpentinas e um enxágue completo. Evite amassar as aletas ou empurrar a sujeira para dentro do conjunto. Após a limpeza, compare novamente a pressão de descarga sob condições semelhantes de carga e temperatura ambiente. Essa comparação antes e depois fornece mais informações do que uma simples verificação visual.

Quais problemas nos ventiladores normalmente levam um Condensador H-Type 402CD a operar em alta pressão?

Três problemas aparecem repetidamente nos trabalhos de manutenção: um ventilador que não funciona, um ventilador que gira para trás ou um ventilador que funciona, mas não movimenta o fluxo de ar nominal. O último é fácil de não perceber. Um capacitor fraco, rotação incorreta após trabalhos de ligação elétrica, pás deformadas ou um motor que perde velocidade quando aquece podem fazer a unidade parecer estar “ligada”, enquanto o condensador continua sem fluxo de ar suficiente.

Verifique cada motor individualmente. Confirme a amperagem em relação à placa de identificação do motor, escute se há ruído nos rolamentos e verifique a presença de vibração anormal. Se vários ventiladores forem acionados em etapas, certifique-se de que a sequência de controle esteja realmente fornecendo fluxo de ar adicional à medida que a pressão de descarga sobe.

Quando você deve suspeitar de gases não condensáveis ou sobrecarga?

Suspeite deles depois que o lado do ar tiver sido descartado. Gases não condensáveis geralmente se manifestam como uma pressão de descarga que permanece persistentemente alta mesmo quando o condensador está limpo, os ventiladores estão em boas condições e as condições ambientes são razoáveis. A relação pressão-temperatura também pode deixar de fazer sentido para o refrigerante utilizado.

A sobrecarga é mais provável quando o histórico de manutenção mostra uma adição recente de refrigerante, especialmente se ela tiver sido feita sem um método de carga claro. Nesse caso, observe o quadro completo: inundação do condensador, sub-resfriamento elevado e ausência de restrições evidentes ao fluxo de ar. Não libere refrigerante com base apenas na pressão. Recupere, pese e recarregue de acordo com os requisitos do sistema quando o diagnóstico confirmar essa necessidade.

O ambiente de instalação pode ser a verdadeira causa?

Com certeza. Mesmo um condensador bem construído pode operar em alta temperatura se o local reter calor. Unidades instaladas em corredores de serviço estreitos, sob coberturas baixas, próximas a saídas de exaustão ou em locais onde vários condensadores descarregam no mesmo bolsão de ar frequentemente recirculam o ar quente. Isso eleva a pressão de descarga mesmo quando a serpentina e os ventiladores estão em boas condições.

Isso é especialmente relevante em instalações de refrigeração modulares ou temporárias. Por exemplo, com o Armazenamento Refrigerado em Contêiner, o sistema de refrigeração, a estrutura isolada e os controles elétricos são integrados em uma unidade transportável; por isso, o posicionamento no local afeta diretamente o espaço de ventilação do condensador. Em operações remotas, locais de eventos ou implantações de emergência, os técnicos devem prestar atenção especial à distância livre, à direção predominante do vento e à possibilidade de o ar quente de descarga retornar para o lado de entrada.

Quais leituras vale a pena registrar antes de desligar o sistema?

Registre as leituras que ajudam a separar os sintomas das causas. No mínimo, anote a temperatura ambiente, a pressão de descarga, a pressão de sucção, as temperaturas das linhas, se disponíveis, o estado dos ventiladores e se a serpentina está limpa ou obstruída. Registre também a condição de carga: redução inicial da temperatura, manutenção estável ou ciclo intenso de abertura de portas.

Essas anotações serão úteis posteriormente se o problema se tornar intermitente ou precisar ser encaminhado a outro técnico.

O que as equipes de pós-venda devem evitar durante o diagnóstico?

Evite alterar primeiro a carga, substituir peças sem confirmar a falha ou avaliar o condensador apenas pelo som. Outro hábito inadequado é limpar somente a face visível da serpentina e deixar intocadas as seções mais profundas e compactadas. A alta pressão de descarga frequentemente tem uma causa simples, mas o problema se torna caro quando a primeira resposta é baseada em suposições.

Se a unidade fizer parte de uma instalação móvel de armazenamento refrigerado, evite também colocar barreiras temporárias, paletes ou lonas próximas à seção do condensador após o comissionamento. Isso pode recriar silenciosamente a mesma falha de fluxo de ar uma semana depois.

Qual é a sequência de diagnóstico mais confiável em campo?

Adote uma abordagem que priorize a rejeição de calor: condições do local, serpentina, ventiladores, controles e, depois, circuito do refrigerante. Essa ordem se aplica à maioria dos atendimentos relacionados ao Condensador H-Type 402CD porque trata as falhas de maior probabilidade antes de avançar para a recuperação ou para trabalhos mais profundos no sistema.

Se a pressão de descarga cair depois que o fluxo de ar for restabelecido, pare nesse ponto e verifique novamente a estabilidade do sistema sob carga normal. Se ela continuar alta, prossiga para a avaliação da condição da carga e para a possibilidade de gases não condensáveis. Um bom diagnóstico consiste menos em investigar todas as causas possíveis e mais em eliminar as causas comuns na ordem correta.
