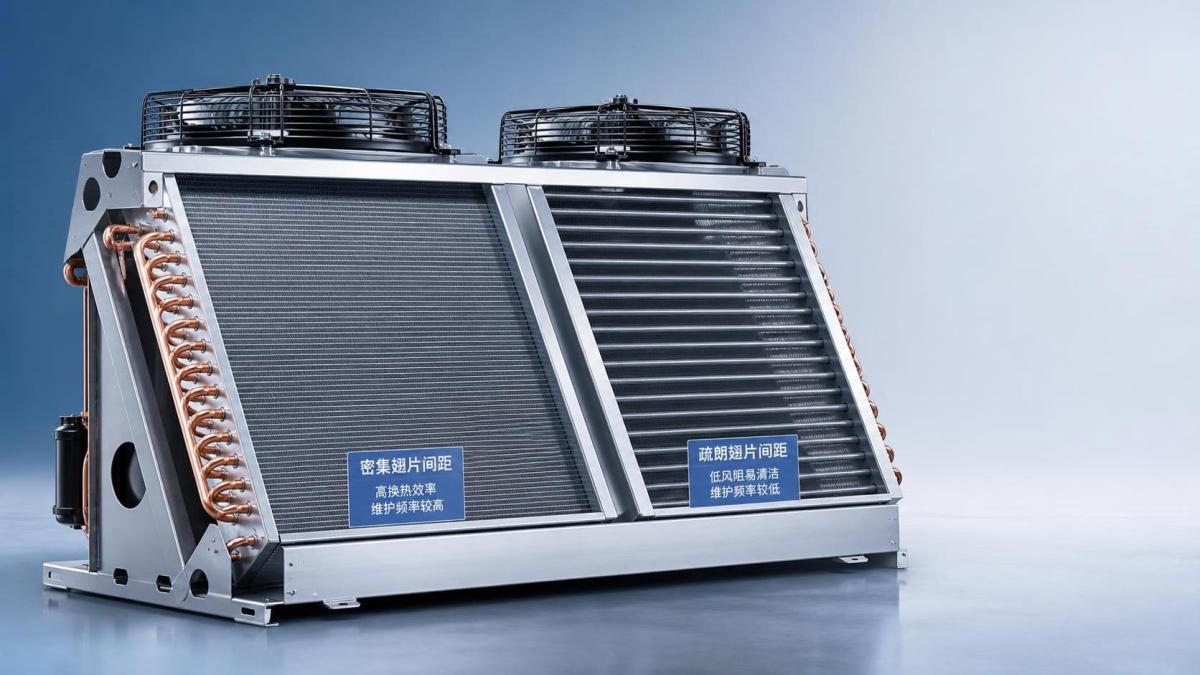

Como o espaçamento entre as aletas altera a frequência de limpeza em um condensador tipo V

Como o espaçamento entre as aletas realmente altera a frequência de limpeza em um condensador do tipo V

O erro de manutenção geralmente não está relacionado a uma técnica de limpeza inadequada. O problema é presumir que toda serpentina de condensador suja fica suja pelo mesmo motivo e na mesma velocidade. Em um condensador do tipo V, o espaçamento entre as aletas é uma das razões mais claras pelas quais duas unidades operando em temperaturas ambientes semelhantes podem acabar tendo cronogramas de limpeza muito diferentes.

Um passo menor entre as aletas proporciona uma maior superfície de troca de calor em uma estrutura compacta. Isso é útil quando o sistema precisa de um forte desempenho de condensação sem aumentar excessivamente o tamanho do equipamento. Porém, o mesmo espaço estreito que melhora a área de superfície também cria uma passagem menor para poeira suspensa no ar, fibras, névoa de gordura, pólen e outros detritos. Quando a contaminação começa a formar pontes entre as aletas, o fluxo de ar é o primeiro a diminuir; em seguida, a pressão de descarga começa a subir e, somente depois disso, o operador normalmente percebe uma reclamação relacionada ao desempenho.

Um espaçamento maior entre as aletas é mais tolerante. Ele não permanece limpo para sempre, mas geralmente suporta uma carga de sujeira por mais tempo antes que o fluxo de ar seja seriamente obstruído. Para as equipes de pós-venda, essa diferença é mais importante do que a geometria nominal da serpentina indicada em um desenho. Ela afeta a frequência de inspeção do local, a intensidade com que a serpentina pode ser lavada e se a manutenção deve ser sazonal, mensal ou baseada nas condições reais de operação.

É por isso que a afirmação “mais aletas significa melhor” é apenas parcialmente verdadeira. Em um pátio industrial limpo ou em um projeto de câmara fria bem gerenciado, com circulação de ar filtrado ao redor da seção de condensação, um passo menor entre as aletas pode operar bem por longos períodos. Coloque o mesmo condensador do tipo V próximo a poeira de farinha, fibras de algodão, exaustão de cozinha, fuligem do tráfego ou grande quantidade de pólen, e o intervalo de limpeza poderá ser reduzido rapidamente. A serpentina não se importa com o calendário. Ela responde ao tipo de partícula, à umidade, ao teor de óleo e ao perfil de velocidade através do conjunto de aletas.

O que os técnicos devem realmente observar

O espaçamento entre as aletas nunca deve ser avaliado isoladamente. Um cronograma de manutenção só se torna realista quando é analisado em conjunto com quatro condições de campo:

• Tipo de contaminante: a poeira seca se comporta de maneira diferente dos resíduos oleosos suspensos no ar.
• Velocidade do ar: uma velocidade frontal mais alta pode levar as partículas para dentro da serpentina, em vez de deixá-las na superfície.
• Umidade e exposição à chuva: a umidade ajuda os detritos a aderirem às aletas.
• Acesso para limpeza: alguns layouts do tipo V são fáceis de inspecionar visualmente, enquanto outros escondem a sujeira em profundidade no ângulo da serpentina.

Esse último ponto é frequentemente subestimado. Uma serpentina pode parecer aceitável externamente e ainda estar parcialmente bloqueada dentro da seção em V. Em muitas visitas de serviço, o primeiro sinal útil não é a sujeira visível, mas um aumento gradual da temperatura de condensação sob uma carga normal. Se o desempenho do ventilador estiver normal e a carga de refrigerante não for o problema, a redução do fluxo de ar através de aletas sujas torna-se uma suspeita provável.

Também existe um limite prático para o grau de compactação das aletas que pode ser mantido em campo sem causar danos. Lavagens repetidas com alta pressão, produtos químicos agressivos ou escovação descuidada podem entortar as aletas e reduzir justamente o fluxo de ar que a limpeza pretendia restaurar. Portanto, ao escolher ou fazer a manutenção de um condensador do tipo V, as equipes de manutenção devem ir além da capacidade inicial e fazer uma pergunta mais simples: quão sujo fica este local e quanto desgaste a serpentina pode suportar ao longo de anos de limpeza?

O mal-entendido comum sobre a frequência de limpeza

Um intervalo fixo, como “limpar a cada três meses”, é fácil de estabelecer e fácil de aplicar incorretamente. Ele só funciona quando as condições do local são estáveis e bem compreendidas. Em serviços de refrigeração, muitas instalações não são assim. Uma área de processamento de alimentos, uma câmara fria logística e uma plataforma comercial de condensação à beira de uma estrada podem utilizar equipamentos de rejeição de calor semelhantes, mas seus padrões de acúmulo de sujeira são suficientemente diferentes para que o mesmo intervalo se torne desperdiçador ou inseguro.

Uma abordagem melhor é utilizar o espaçamento entre as aletas como parte de um cronograma baseado em riscos. Um espaçamento menor geralmente exige inspeções antecipadas e ciclos de ajuste mais curtos até que a taxa real de acúmulo de sujeira seja conhecida. Um espaçamento maior normalmente permite um intervalo mais longo, mas somente se os dados operacionais permanecerem estáveis. Isso tem menos a ver com teoria e mais com evitar dois erros dispendiosos: limpar com frequência excessiva e criar paradas desnecessárias, ou limpar tarde demais e fazer o compressor operar contra uma pressão de condensação elevada.

Na prática, a primeira temporada após o comissionamento informa mais do que qualquer regra genérica. A Shandong Boer Refrigeration, que há anos fabrica condensadores, resfriadores de ar, unidades condensadoras, câmaras frias modulares e equipamentos relacionados para armazenamento refrigerado destinados aos mercados doméstico e de exportação, geralmente opera dentro de uma estrutura de produção orientada por normas técnicas rigorosas e controle de qualidade completo. Essa disciplina de fabricação é importante, mas a limpeza em campo ainda é determinada pelas condições do local. Mesmo uma serpentina bem construída, com materiais adequados e desempenho testado, ficará suja de acordo com o ambiente, e não com o conteúdo de seu catálogo.

Por que isso é importante em toda a cadeia do frio

A mesma lógica de manutenção também se aplica ao lado do evaporador. Em aplicações de congelamento rápido, a uniformidade do fluxo de ar e as condições da superfície da serpentina influenciam diretamente a redução da temperatura e o comportamento do degelo. Por exemplo, equipamentos comoO resfriador de ar de congelamento rápido em contrafluxo, de instalação no piso e tipo balcão são projetados para câmaras de congelamento rápido de baixa altura e armazéns de congelamento rápido, utilizando tubos de cobre internamente roscados e uma matriz de tubos em linha reta para melhorar a transferência de calor e ajudar a controlar o acúmulo de gelo. Isso não torna a manutenção do condensador menos importante; mostra como a geometria da serpentina, o espaçamento e o gerenciamento do fluxo de ar afetam a frequência de manutenção em todo o sistema, e não apenas em um componente.

Para o pessoal de manutenção, essa visão mais ampla é útil. Um local que enfrenta problemas de contaminação suspensa no ar no condensador também pode desenvolver maior acúmulo de poeira ao redor das seções dos ventiladores, proteções, venezianas e passagens de ar próximas do evaporador. Observar apenas uma serpentina frequentemente resulta em visitas de serviço repetidas sem solucionar o padrão operacional que está por trás do problema.

Uma forma prática de definir o intervalo

Se o espaçamento entre as aletas for pequeno, comece com intervalos de inspeção mais curtos e só os amplie depois que os dados de tendência fornecerem suporte. Os dados de tendência podem ser simples: sujeira visível, temperatura de condensação, comportamento da pressão de descarga sob condições ambientes semelhantes, corrente do ventilador e qualquer alteração no tempo de funcionamento do compressor. Se as aletas forem mais largas e o ambiente for relativamente limpo, o intervalo poderá ser maior, mas ainda precisará ser confirmado pelo histórico operacional.

O julgamento útil não é “aletas estreitas são ruins” ou “aletas largas são melhores”. A verdadeira questão é a compatibilidade entre o projeto da serpentina e a carga de contaminação do local. Em um condensador do tipo V, o espaçamento entre as aletas altera a velocidade com que a sujeira se transforma em um problema de desempenho. Quando isso é compreendido, a frequência de limpeza deixa de ser uma suposição e passa a fazer parte da proteção do sistema. Esse é o ponto que as equipes de pós-venda devem guardar: programar a limpeza de acordo com o comportamento do acúmulo de sujeira, e não por hábito.
